เครื่องปั๊มลมแบบสกรูโรตารีขนาดกลางขนาด 18 ถึง 110 kW


เครื่องปั๊มลมแบบสกรูโรตารีที่ประหยัดพลังงาน – ใส่ใจทุกรายละเอียด

สำหรับเราแล้ว การจ่ายอากาศอัดโดยใช้เครื่องปั๊มลมแบบสกรูโรตารีนั้นเป็นหัวใจสำคัญของกระบวนการผลิตของคุณ รุ่น ASD, BSD, CSD และ CSD(X) ของเราจะให้อากาศอัดที่น่าเชื่อถือให้กับกระบวนการของคุณด้วยประสิทธิภาพที่ไม่เคยมีมาก่อน

ระบบเหล่านี้จะเป็นองค์ประกอบที่สมบูรณ์แบบสำหรับผสานเข้ากับระบบควบคุมในปัจจุบันผ่าน SIGMA AIR MANAGER 4.0 เพื่อให้แน่ใจว่าคุณจะได้รับการจ่ายอากาศอัดอย่างที่คุณต้องการ เราจึงมีเครื่องปั๊มลมแบบสกรูโรตารีให้เลือกหลายแบบ:

  • รุ่นพื้นฐาน
  • ด้วยเครื่องทำลมแห้งเพื่ออากาศอัดคุณภาพสูง รุ่น T
  • ด้วยไดรฟ์ที่ปรับแต่งความเร็วได้เพื่อประสิทธิภาพสูงสุดและช่วงการควบคุมกว้าง: รุ่น SFC
  • พร้อม มอเตอร์รีลัคแตนซ์แบบซิงโครนัส: ประสิทธิภาพสูงขึ้นอย่างมาก – โดยเฉพาะในช่วงที่เครื่องทำงานไม่เต็มกำลัง – เมื่อเทียบกับระบบอะซิงโครนัส ทำให้ประหยัดพลังงาน
  • โซลูชันเต็มรูปแบบ พร้อมด้วยเครื่องทำลมแห้งในตัวและไดรฟ์ที่ปรับแต่งความเร็วได้: รุ่น T SFC
ผู้เชี่ยวชาญของเราจะยินดีช่วยเหลือคุณเลือกรุ่นที่เหมาะกับความต้องการของคุณ

ประโยชน์ที่คุณจะได้

  • การประหยัดพลังงาน:
    เครื่องความเร็วคงที่ที่ใช้มอเตอร์แบบอะซิงโครนัสที่เป็นไปตามประสิทธิภาพของระบบมาตรฐาน IE4 เครื่องปั๊มลมแบบสกรูโรตารีที่ควบคุมความถี่นั้นมีมอเตอร์ IE5 และเป็นไปตามประสิทธิภาพของระบบมาตรฐาน IES2
  • อายุการใช้งานยาวนาน:
    การจัดการความร้อนด้วยไฟฟ้าจะควบคุมอุณหภูมิของเหลวบนเครื่องปั๊มลมแบบไดนามิกจากรุ่น ASD, BSD, CSD และ CSD(X) วิธีนี้จะช่วยประหยัดพลังงานเพิ่มเติม และยังป้องกันการจับตัวกันของของเหลวข้นและความเสียหายจากความชื้นที่เกี่ยวข้องอย่างเชื่อถือได้
  • การนำพลังงานความร้อนกลับมาใช้ใหม่
    เครื่องปั๊มลมแบบสกรูของเราจะแปลงพลังงานไดรฟ์ไฟฟ้าที่ถูกจ่ายให้ 100% ให้เป็นพลังงานความร้อน 96% ของพลังงานนี้จะมีเหลือให้สำหรับ ระบบนำความร้อนกลับมาใช้ใหม่ ใช้ประโยชน์จากศักยภาพนี้!

CSD(X) – พลังงานที่ถูกแปลงให้เป็นประสิทธิภาพ

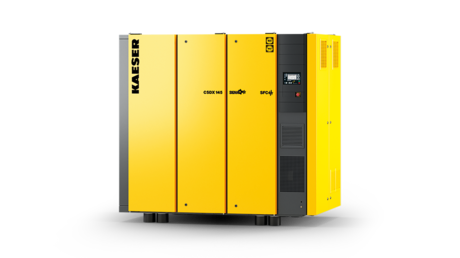

เครื่องปั๊มลมแบบสกรูโรตารี CSDX จาก KAESER KOMPRESSOREN

ขณะนี้เครื่องปั๊มลมแบบสกรูโรตารีที่ใช้ระบบฉีดน้ำมันรุ่นใหม่จากรุ่น CSD(X) ของ KAESER จะให้ประสิทธิภาพที่แม่นยำและมีประสิทธิภาพยิ่งขึ้น ชุดอุปกรณ์นี้ประกอบด้วยมอเตอร์, เฟืองราวลิ้น และชุดอัดอากาศ เพื่อช่วยให้สามารถเลือกความเร็วชุดอัดอากาศที่ประหยัดพลังงานที่สุดสำหรับแต่ละจุดการทำงาน Electronic Thermal Management (ETM) ที่ติดตั้ง และวาล์วขาเข้าที่ได้รับการออกแบบใหม่ และตัวกรองขาเข้าที่ใหญ่ขึ้นจะช่วยเพิ่มประสิทธิภาพให้กับเครื่องปั๊มลมแบบสกรูโรตารีได้เป็นอย่างมาก พัดลมที่ควบคุมความถี่จะช่วยประหยัดพลังงานและลดการปล่อย CO2 ยิ่งขึ้น เพราะมันจะจ่ายอากาศระบายความร้อนเท่าที่ต้องการเท่านั้น

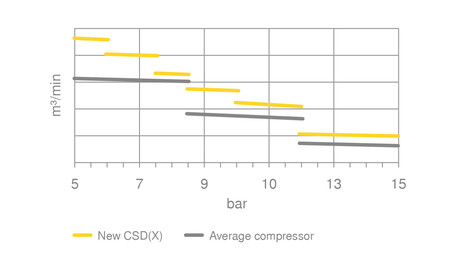

หกรุ่นแรงดันใหม่สำหรับ CSG
หกรุ่นระดับความดันจะช่วยเพิ่มอัตราการไหลขึ้นเป็นอย่างมาก และที่สำคัญที่สุดคือ ช่วยให้สามารถปรับให้เหมาะกับความต้องการแรงดันของคุณอย่างแม่นยำ

เพื่อการประหยัดพลังงานยิ่งขึ้น KAESER จะเลือกใช้ไดรฟ์ที่มีประสิทธิภาพสูงสุดที่ทำได้เสมอ เครื่องความเร็วคงที่จะใช้มอเตอร์แบบอะซิงโครนัสที่เป็นไปตามประสิทธิภาพของระบบมาตรฐาน IE4 ที่ดีที่สุดสำหรับไดรฟ์ประเภทนี้ ระบบ SFC ที่ควบคุมความถี่นั้นใช้มอเตอร์ IE5 และยังเป็นไปตามความต้องการด้านประสิทธิภาพของระบบ IES2 จึงทำให้ได้พิกัดประสิทธิภาพที่สูงที่สุดเท่าที่เป็นไปได้ตามมาตรฐาน IEC 61800-9 ของยุโรป



รายละเอียดเครื่องปั๊มลมแบบสกรูโรตารีที่มีกำลังสูงสุดถึง 110 kW ของเรา

หลีกเลี่ยงการควบแน่นเป็นของเหลวอย่างปลอดภัย

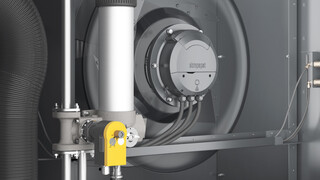

ระบบการจัดการอุณหภูมิแบบอิเล็กทรอนิกส์จะป้องกันการจับตัวกันของของเหลว

Electronic Thermo Management (ETM) จะช่วยให้เครื่องควบคุมเครื่องปั๊มลม SIGMA CONTROL 2 สามารถป้องกันการเกิดการควบแน่นเป็นของเหลวได้อย่างน่าเชื่อถือ ชุดพัดลมที่ควบคุมความถี่ทำให้ SIGMA CONTROL 2 ยังสามารถปรับการไหลระบายความร้อนของ CSD(X) ได้ตามสภาพแวดล้อม นั่นหมายความว่าจะสามารถลดความเร็วของพัดลมได้ที่อุณหภูมิต่ำ หรือเมื่อมีการทำงานเป็นบางส่วน จึงช่วยลดการใช้พลังงานลงเป็นอย่างมาก

การทำงานที่มีประสิทธิและน่าเชื่อถือ

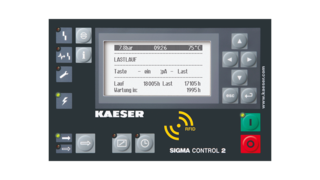

เครื่องควบคุมเครื่องปั๊มลม SIGMA CONTROL 2

ชุดควบคุม SIGMA CONTROL 2 ในตัวจะควบคุมการสร้างอากาศอัดและให้การทำงานของเครื่องที่มีประสิทธิภาพ น่าเชื่อถือ นอกจากนั้น ยังให้การทำงานที่สอดประสานกันอย่างสมบูรณ์แบบภายในระบบแบบรวมเป็นองค์รวม จะตรวจสอบและประเมินส่วนประกอบและสถานะการทำงานทั้งหมดที่เกี่ยวข้อง มีฟังก์ชั่นการสื่อสารที่หลากหลายให้ผู้ใช้เลือก รวมถึงตัวเลือกที่จะเชื่อมต่อเครื่องเข้ากับเทคโนโลยีการควบคุมอื่นๆ (SCADA)

ประสิทธิภาพด้านพลังงานคือสิ่งสำคัญ
ประหยัดด้วยระบบการจัดการอายุการใช้งานของ KAESER

ราคาที่จ่ายในการซื้อผลิตภัณฑ์และต้นทุนค่าบริการเป็นเพียงส่วนหนึ่งของต้นทุนค่าใช้จ่ายรวมทั้งหมดตลอดอายุการใช้งานของเครื่องปั๊มลม การใช้พลังงานสำหรับส่วนแบ่งค่าใช้จ่ายของระบบ ในฐานะผู้ให้บริการระบบอากาศอัดชั้นนำ เรานำเสนอการวางแผนแบบเฉพาะที่ปรับให้เหมาะกับความต้องการที่แท้จริงของคุณ สถานีอากาศอัดที่ประหยัดพลังงาน และบริการที่เชื่อถือได้ เราอยู่เคียงข้างคุณตลอดอายุการใช้งานของสถานีอากาศอัดของคุณ

อากาศอัดคุณภาพสูง ที่ใช้พลังงานต่ำ

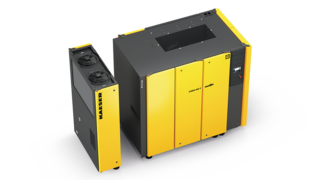

เครื่องปั๊มลมแบบสกรูโรตารี CSDX พร้อมเครื่องทำลมแห้งเสริม

คุณต้องการปกป้องเครือข่ายอากาศอัดของคุณจากท่อถูกกัดกร่อน, อุปกรณ์ล้มเหลว และผลิตภัณฑ์เสียหายหรือไม่ ถ้าใช่ เครื่องทำลมแห้งเสริมสำหรับเครื่องอัดอากาศแบบสกรูรุ่น ASD, BSD, CSD และ CSD(X) คือสิ่งที่คุณต้องการ

การออกแบบที่กะทัดรัดและทนทานของเครื่องทำลมแห้งจะช่วยลดปริมาตรของอากาศแห้ง และที่เทียบเท่ากับ CO2 การควบคุมที่ประหยัดพลังงานจะช่วยให้ทำงานเมื่อมีอากาศอัดไหลผ่านเครื่องเท่านั้น ช่วยให้แน่ใจว่าจะได้คุณภาพอากาศอัดที่เหมาะกับการใช้งาน ที่มีประสิทธิภาพสูงสุด

ข้อมูลจำเพาะทางเทคนิค ASD

รุ่นมาตรฐาน

รุ่น แรงดันขณะทำงาน บาร์ อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที แรงดันบวกสูงสุด บาร์ ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ ขนาด
ก x ล x ส มิลลิเมตร 		การเชื่อมต่อระบบอัดอากาศ ระดับความดันเสียง เดซิเบล น้ำหนัก กิโลกรัม
ASD 35 7.5 3.16 8.5 18.5 1,460 x 900 x 1,530 G 1¼ 65 610
10 2.63 12
ASD 40 7.5 3.92 8.5 22 1,460 x 900 x 1,530 G 1¼ 66 655
10 3.13 12 621
13 2.58 15
ASD 50 7.5 4.58 8.5 25 1,460 x 900 x 1,530 G 1¼ 66 695
10 3.85 12 697
13 3.05 15 663
ASD 60 7.5 5.53 8.5 30 1,460 x 900 x 1,530 G 1¼ 69 750
10 4.49 12 712
13 3.71 15 714

รุ่น T

รุ่น แรงดันขณะทำงาน บาร์ อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที แรงดันบวกสูงสุด บาร์ ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ เครื่องทำลมแห้งชนิดเย็น (Refrigeration dryer) ขนาด
ก x ล x ส มิลลิเมตร 		การเชื่อมต่อระบบอัดอากาศ ระดับความดันเสียง เดซิเบล น้ำหนัก กิโลกรัม
ASD 35 T 7.5 3.16 8.5 18.5 ABT 60 1,770 x 900 x 1,530 G 1¼ 65 705
10 2.63 12
ASD 40 T 7.5 3.92 8.5 22 ABT 60 1,770 x 900 x 1,530 G 1¼ 66 750
10 3.13 12 716
13 2.58 15
ASD 50 T 7.5 4.58 8.5 25 ABT 60 1,770 x 900 x 1,530 G 1¼ 66 790
10 3.85 12 792
13 3.05 15 758
ASD 60 T 7.5 5.53 8.5 30 ABT 60 1,770 x 900 x 1,530 G 1¼ 69 845
10 4.49 12 807
13 3.71 15 809

รุ่น SFC

รุ่น แรงดันขณะทำงาน บาร์ อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที แรงดันบวกสูงสุด บาร์ ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ ขนาด
ก x ล x ส มิลลิเมตร 		การเชื่อมต่อระบบอัดอากาศ ระดับความดันเสียง เดซิเบล น้ำหนัก กิโลกรัม
ASD 35 SFC 7.5 0.88 - 4 8.5 18.5 1,540 x 900 x 1,530 G 1¼ 67 700
ASD 40 SFC 7.5 1.05 - 4.64 8.5 22 1,540 x 900 x 1,530 G 1¼ 68 710
ASD 50 SFC 7.5 1.07 - 5.27 8.5 25 1,540 x 900 x 1,530 G 1¼ 68 755
10 1 - 4.58 13 757
13 0.93 - 3.82
ASD 60 SFC 7.5 1.26 - 6.17 8.5 30 1,540 x 900 x 1,530 G 1¼ 70 795
10 1 - 4.76 15 759
13 0.93 - 4.14

รุ่น T-SFC

รุ่น แรงดันขณะทำงาน บาร์ อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที แรงดันบวกสูงสุด บาร์ ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ เครื่องทำลมแห้งชนิดเย็น (Refrigeration dryer) ขนาด
ก x ล x ส มิลลิเมตร 		การเชื่อมต่อระบบอัดอากาศ ระดับความดันเสียง เดซิเบล น้ำหนัก กิโลกรัม
ASD 35 T SFC 7.5 0.88 - 4 8.5 18.5 ABT 60 1,850 x 900 x 1,530 G 1¼ 67 795
ASD 40 T SFC 7.5 1.05 - 4.64 8.5 22 ABT 60 1,850 x 900 x 1,530 G 1¼ 68 805
ASD 50 T SFC 7.5 1.07 - 5.27 8.5 25 ABT 60 1,850 x 900 x 1,530 G 1¼ 68 850
10 1 - 4.58 13 852
13 0.93 - 3.82
ASD 60 T SFC 7.5 1.26 - 6.17 8.5 30 ABT 60 1,850 x 900 x 1,530 G 1¼ 70 890
10 1 - 4.76 15 854
13 0.93 - 4.14

เครื่องทำลมแห้งเสริม

รุ่น การใช้พลังงาน กิโลวัตต์ จุดน้ำค้างของแรงดัน °C สารทำความเย็น ค่าศักยภาพในการทำให้เกิดภาวะโลกร้อน ปริมาณสารทำความเย็น กิโลกรัม มวลสารทำความเย็นเทียบเป็นก๊าซ CO2 เวลา ระบบทำความเย็นแบบเฮอร์เมติก
ABT 60 0.8 3 R-513A 631 0.75 0.5 -

ข้อมูลจำเพาะทางเทคนิค BSD

รุ่นมาตรฐาน

รุ่น แรงดันขณะทำงาน บาร์ อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที แรงดันบวกสูงสุด บาร์ ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ ขนาด
ก x ล x ส มิลลิเมตร 		การเชื่อมต่อระบบอัดอากาศ ระดับความดันเสียง เดซิเบล น้ำหนัก กิโลกรัม
BSD 65 7.5 5.65 8.5 30 1,590 x 1,030 x 1,700 G 1½ 69 970
10 4.52 12 940
13 3.76 15
BSD 75 7.5 7 8.5 37 1,590 x 1,030 x 1,700 G 1½ 70 985
10 5.6 12
13 4.43 15 955
BSD 83 7.5 8.16 8.5 45 1,590 x 1,030 x 1,700 G 1½ 71 1,060
10 6.85 12 1,015
13 5.47 15

รุ่น T

รุ่น แรงดันขณะทำงาน บาร์ อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที แรงดันบวกสูงสุด บาร์ ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ เครื่องทำลมแห้งชนิดเย็น (Refrigeration dryer) ขนาด
ก x ล x ส มิลลิเมตร 		การเชื่อมต่อระบบอัดอากาศ ระดับความดันเสียง เดซิเบล น้ำหนัก กิโลกรัม
BSD 65 T 7.5 5.65 8.5 30 ABT 83 1,990 x 1,030 x 1,700 G 1½ 69 1,100
10 4.52 12 1,070
13 3.76 15
BSD 75 T 7.5 7 8.5 37 ABT 83 1,990 x 1,030 x 1,700 G 1½ 70 1,115
10 5.6 12
13 4.43 15 1,085
BSD 83 T 7.5 8.16 8.5 45 ABT 83 1,990 x 1,030 x 1,700 G 1½ 71 1,190
10 6.85 12 1,145
13 5.47 15

รุ่น SFC

รุ่น แรงดันขณะทำงาน บาร์ อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที แรงดันบวกสูงสุด บาร์ ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ ขนาด
ก x ล x ส มิลลิเมตร 		การเชื่อมต่อระบบอัดอากาศ ระดับความดันเสียง เดซิเบล น้ำหนัก กิโลกรัม
BSD 75 SFC 7.5 1.54 - 7.44 10 37 1,665 x 1,030 x 1,700 G 1½ 72 1,020
10 1.51 - 6.51
13 1.16 - 5.54 15 990

รุ่น T-SFC

รุ่น แรงดันขณะทำงาน บาร์ อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที แรงดันบวกสูงสุด บาร์ ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ เครื่องทำลมแห้งชนิดเย็น (Refrigeration dryer) ขนาด
ก x ล x ส มิลลิเมตร 		การเชื่อมต่อระบบอัดอากาศ ระดับความดันเสียง เดซิเบล น้ำหนัก กิโลกรัม
BSD 75 T SFC 7.5 1.54 - 7.44 10 37 ABT 83 2,065 x 1,030 x 1,700 G 1½ 72 1,150
10 1.51 - 6.51
13 1.16 - 5.54 15 1,120

เครื่องทำลมแห้งเสริม

รุ่น การใช้พลังงาน กิโลวัตต์ จุดน้ำค้างของแรงดัน °C สารทำความเย็น ค่าศักยภาพในการทำให้เกิดภาวะโลกร้อน ปริมาณสารทำความเย็น กิโลกรัม มวลสารทำความเย็นเทียบเป็นก๊าซ CO2 เวลา ระบบทำความเย็นแบบเฮอร์เมติก
ABT 83 0.9 3 R-513A 631 1.2 0.8 -

ข้อมูลจำเพาะทางเทคนิค CSD

รุ่นมาตรฐาน

รุ่น แรงดันขณะทำงาน บาร์ อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที แรงดันบวกสูงสุด บาร์ ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ ขนาด
ก x ล x ส มิลลิเมตร 		การเชื่อมต่อระบบอัดอากาศ ระดับความดันเสียง เดซิเบล น้ำหนัก กิโลกรัม
CSD 90 6 9.61 6 45 1,790 x 1,100 x 1,900 G 2 68 1,340
7.5 8.85 7.5 67
8.5 8.45 8.5
10 7.6 10
12 6.63 12
CSD 110 6 11.4 6 55 1,790 x 1,100 x 1,900 G 2 71 1,410
7.5 10.63 7.5 70
8.5 10.17 8.5 69
10 9.3 10
12 8.2 12
15 7.05 15
CSD 130 6 14.7 6 75 1,790 x 1,100 x 1,900 G 2 73 1,600
7.5 12.9 7.5 72
8.5 12 8.5 1,500
10 11.1 10 71
12 9.95 12 69
15 8.26 15

รุ่น T

รุ่น แรงดันขณะทำงาน บาร์ อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที แรงดันบวกสูงสุด บาร์ ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ เครื่องทำลมแห้งชนิดเย็น (Refrigeration dryer) ขนาด
ก x ล x ส มิลลิเมตร 		การเชื่อมต่อระบบอัดอากาศ ระดับความดันเสียง เดซิเบล น้ำหนัก กิโลกรัม
CSD 90 T 6 9.61 6 45 ABT 105 2,210 x 1,100 x 1,900 G 2 68 1,540
7.5 8.85 7.5 67
8.5 8.45 8.5
10 7.6 10
12 6.63 12
CSD 110 T 6 11.4 6 55 ABT 105 2,210 x 1,100 x 1,900 G 2 71 1,610
7.5 10.63 7.5 70
8.5 10.17 8.5 69
10 9.3 10
12 8.2 12
15 7.05 15
CSD 130 T 6 14.7 6 75 ABT 125 2,210 x 1,100 x 1,900 G 2 73 1,800
7.5 12.9 7.5 72
8.5 12 8.5 1,700
10 11.1 10 71
12 9.95 12 69
15 8.26 15

รุ่น SFC

รุ่น แรงดันขณะทำงาน บาร์ อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที แรงดันบวกสูงสุด บาร์ ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ ขนาด
ก x ล x ส มิลลิเมตร 		การเชื่อมต่อระบบอัดอากาศ ระดับความดันเสียง เดซิเบล น้ำหนัก กิโลกรัม
CSD 90 SFC 8.5 1.93 - 8.18 8.5 45 1,840 x 1,100 x 1,900 G 2 71 1,370
12 1.73 - 6.62 12 68
CSD 110 SFC 8.5 2.27 - 9.9 8.5 55 1,840 x 1,100 x 1,900 G 2 70 1,390
12 1.86 - 8.25 12 69
15 1.53 - 7 15
CSD 130 SFC 8.5 2.86 - 12.15 8.5 75 1,840 x 1,100 x 1,900 G 2 73 1,420
12 2.26 - 10.47 12 72
15 1.83 - 9.04 15 70

รุ่น T-SFC

รุ่น แรงดันขณะทำงาน บาร์ อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที แรงดันบวกสูงสุด บาร์ ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ เครื่องทำลมแห้งชนิดเย็น (Refrigeration dryer) ขนาด
ก x ล x ส มิลลิเมตร 		การเชื่อมต่อระบบอัดอากาศ ระดับความดันเสียง เดซิเบล น้ำหนัก กิโลกรัม
CSD 90 T SFC 8.5 1.93 - 8.18 8.5 45 ABT 105 2,260 x 1,100 x 1,900 G 2 71 1,570
12 1.73 - 6.62 12 68
CSD 110 T SFC 8.5 2.27 - 9.9 8.5 55 ABT 105 2,260 x 1,100 x 1,900 G 2 70 1,590
12 1.86 - 8.25 12 69
15 1.53 - 7 15
CSD 130 T SFC 8.5 2.86 - 12.15 8.5 75 ABT 125 2,260 x 1,100 x 1,900 G 2 73 1,620
12 2.26 - 10.47 12 72
15 1.83 - 9.04 15 70

เครื่องทำลมแห้งเสริม

รุ่น การใช้พลังงาน กิโลวัตต์ จุดน้ำค้างของแรงดัน °C สารทำความเย็น ค่าศักยภาพในการทำให้เกิดภาวะโลกร้อน ปริมาณสารทำความเย็น กิโลกรัม มวลสารทำความเย็นเทียบเป็นก๊าซ CO2 เวลา ระบบทำความเย็นแบบเฮอร์เมติก
ABT 105 0.92 3 R-513A 631 1.45 0.9 -
ABT 125 1.3 3 R-513A 631 1.65 1 -

ข้อมูลจำเพาะทางเทคนิค CSDX

รุ่นมาตรฐาน

รุ่น แรงดันขณะทำงาน บาร์ อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที แรงดันบวกสูงสุด บาร์ ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ ขนาด
ก x ล x ส มิลลิเมตร 		การเชื่อมต่อระบบอัดอากาศ ระดับความดันเสียง เดซิเบล น้ำหนัก กิโลกรัม
CSDX 145 6 15.85 6 75 2,100 x 1,280 x 1,950 G 2½ 72 1,890
7.5 15.4 7.5
8.5 14.2 8.5
10 12.8 10 71
12 11.63 12 1,790
CSDX 175 6 19.5 6 90 2,100 x 1,280 x 1,950 G 2½ 76 2,030
7.5 18.1 7.5 75
8.5 16.7 8.5 72
10 15.5 10 74
12 13.85 12
15 12.1 15 1,930

รุ่น T

รุ่น แรงดันขณะทำงาน บาร์ อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที แรงดันบวกสูงสุด บาร์ ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ เครื่องทำลมแห้งชนิดเย็น (Refrigeration dryer) ขนาด
ก x ล x ส มิลลิเมตร 		การเชื่อมต่อระบบอัดอากาศ ระดับความดันเสียง เดซิเบล น้ำหนัก กิโลกรัม
CSDX 145 T 6 15.85 6 75 ABT 200 2,520 x 1,280 x 1,950 G 2½ 72 2,170
7.5 15.4 7.5
8.5 14.2 8.5
10 12.8 10 71
12 11.63 12 2,070
CSDX 175 T 6 19.5 6 90 ABT 200 2,520 x 1,280 x 1,950 G 2½ 76 2,310
7.5 18.1 7.5 75
8.5 16.7 8.5 72
10 15.5 10 74
12 13.85 12
15 12.1 15 2,210

รุ่น SFC

รุ่น แรงดันขณะทำงาน บาร์ อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที แรงดันบวกสูงสุด บาร์ ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ ขนาด
ก x ล x ส มิลลิเมตร 		การเชื่อมต่อระบบอัดอากาศ ระดับความดันเสียง เดซิเบล น้ำหนัก กิโลกรัม
CSDX 145 SFC 8.5 3.5 - 13.73 8.5 75 2,100 x 1,280 x 1,950 G 2½ 72 1,800
CSDX 175 SFC 8.5 3.75 - 16.22 8.5 90 2,100 x 1,280 x 1,950 G 2½ 73 1,870
12 3.37 - 13.63 12 72
CSDX 200 SFC 8.5 3.24 - 19.8 10 110 2,150 x 1,280 x 1,950 G 2½ 75 2,100
10 3.57 - 18.6
12 3.92 - 17 15
15 4.38 - 15

รุ่น T-SFC

รุ่น แรงดันขณะทำงาน บาร์ อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที แรงดันบวกสูงสุด บาร์ ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ เครื่องทำลมแห้งชนิดเย็น (Refrigeration dryer) ขนาด
ก x ล x ส มิลลิเมตร 		การเชื่อมต่อระบบอัดอากาศ ระดับความดันเสียง เดซิเบล น้ำหนัก กิโลกรัม
CSDX 145 T SFC 8.5 3.5 - 13.73 8.5 75 ABT 200 2,520 x 1,280 x 1,950 G 2½ 72 2,080
CSDX 175 T SFC 8.5 3.75 - 16.22 8.5 90 ABT 200 2,520 x 1,280 x 1,950 G 2½ 73 2,150
12 3.37 - 13.63 12 72
CSDX 200 T SFC 8.5 3.24 - 19.8 10 110 ABT 200 2,570 x 1,280 x 1,950 G 2½ 75 2,380
10 3.57 - 18.6
12 3.92 - 17 15
15 4.38 - 15

เครื่องทำลมแห้งเสริม

รุ่น การใช้พลังงาน กิโลวัตต์ จุดน้ำค้างของแรงดัน °C สารทำความเย็น ค่าศักยภาพในการทำให้เกิดภาวะโลกร้อน ปริมาณสารทำความเย็น กิโลกรัม มวลสารทำความเย็นเทียบเป็นก๊าซ CO2 เวลา ระบบทำความเย็นแบบเฮอร์เมติก
ABT 165 1.38 3 R-513A 631 1.5 0.9 -
ABT 200 1.6 3 R-513A 631 1.1 0.69 -

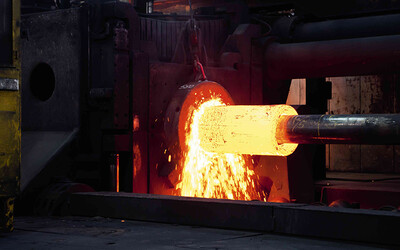

Vallourec
