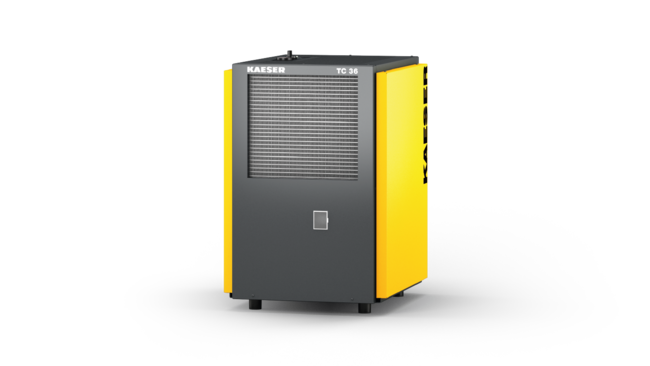

เครื่องทำลมแห้งแบบใช้ความเย็น SECOTEC รุ่นประหยัดพลังงาน ปริมาณลมสูงสุด 3.90 m³/min

ประหยัดพลังงานเหนือชั้นด้วยประสิทธิภาพจุดน้ำค้างแรงดันคงที่

ด้วยการควบคุมการจัดเก็บประสิทธิภาพสูง เครื่องทำลมแห้งแบบใช้ความเย็น SECOTEC ซีรีส์ TA ถึง TC(*) ทำลมแห้งได้ตามความต้องการของคุณจนถึงจุดน้ำค้างแรงดันที่ 3 °C และคงประสิทธิภาพสูงสุดได้ตลอดเวลา ระบบมวลความร้อนขนาดใหญ่ทำให้สามารถทำงานร่วมกับลดแรงตึงของวัสดุลงได้ต่ำที่สุด และสร้างความเชื่อมั่นด้วยประสิทธิภาพจุดน้ำค้างแรงดันคงที่

  • ประหยัดเมื่อมีการใช้งานบางส่วน และระหว่างหยุดพัก
  • การออกแบบระบบที่คงทนและต้องการการบำรุงรักษาต่ำ
  • ระบบระบายความร้อนด้วยอากาศสำหรับอุณหภูมิแวดล้อมสูงสุด 43 °C

ข้อดีสำหรับคุณ

  • การประหยัดพลังงาน:
    การควบคุมการประหยัดพลังงานในการใช้งานบางส่วน พลังงานความเย็นส่วนเกินจะถูกจัดเก็บในระบบมวลความร้อนเพื่อนำใช้ในภายหลัง โดยไม่ต้องอาศัยพลังงานอีก
  • ความเชื่อถือได้ในระยะยาว:
    วงจรสารหล่อเย็นคุณภาพสูงของเครื่องทำลมแห้งแบบใช้ความเย็น SECOTEC สร้างประสิทธิภาพที่เชื่อถือได้ในอุณหภูมิแวดล้อมสูงสุด +43 °C ตัวแยกน้ำขนาดใหญ่และระบบระบายน้ำอิเล็กทรอนิกส์ ECO-DRAIN ช่วยรับประกันการขจัดน้ำระหว่างขั้นตอนการทำงานทั้งหมดอย่างน่าเชื่อถือ อุปกรณ์ไฟฟ้าตามมาตรฐาน EN 60204-1
  • บำรุงรักษาง่ายเป็นพิเศษ:
    โครงสร้างที่ได้รับการออกแบบมาโดยคำนึงถึงการเข้าถึงส่วนประกอบอย่างง่ายดาย ซึ่งช่วยลดค่าใช้จ่ายแรงงานสำหรับการบำรุงรักษาและการตรวจสอบได้อย่างมีนัยสำคัญ

* เครื่องทำลมแห้งจากซีรีส์นี้มีก๊าซเรือนกระจกฟลูออริเนต R-513A

คู่หูสมบูรณ์แบบ: ระบบแยกน้ำมัน/น้ำ AQUAMAT
Aquamat i.CF 60 oil/water separator

เคล็ดลับของเรา: ใช้ประโยชน์จากการบำบัดของเหลวที่คุ้มทุนและเป็นไปตามกฎหมาย ก่อนจะปล่อยเข้าสู่ระบบบำบัดน้ำปกติด้วยระบบแยกน้ำมัน/น้ำ AQUAMAT



รายละเอียดผลิตภัณฑ์

SECOTEC – ประหยัดพลังงานภายใต้ทุกสภาวะ

การใช้งานเครื่องทำลมแห้งแบบใช้ความเย็นไม่ได้ขึ้นอยู่กับปริมาณอากาศอัดที่จะทำให้แห้ง (พื้นที่สีเทา) แต่ที่สำคัญกว่าก็คือจะขึ้นอยู่กับปริมาณน้ำที่อยู่ในอากาศอัดขาเข้า ปริมาณน้ำ (ความชื้น) จะเพิ่มขึ้นเมื่ออุณหภูมิสูงขึ้น ดังนั้นการใช้งานเครื่องทำลมแห้งแบบใช้ความเย็นจะเพิ่มขึ้นอย่างมาก เมื่ออุณหภูมิแวดล้อมสูง เช่นระหว่างฤดูร้อน (เส้นโค้งสีเหลือง)

ในทางกลับกัน เมื่ออุณหภูมิลดลงในฤดูหนาว (เส้นโค้งสีฟ้าเขียว) การใช้งานเครื่องทำลมแห้งแบบใช้ความเย็นจะลดลง การจะรักษาจุดน้ำค้างแรงดันให้คงที่ตลอดความแปรปรวนนี้ เครื่องทำลมแห้งแบบใช้ความเร็วควรได้รับการออกแบบให้มีประสิทธิภาพที่เหมาะสมระหว่างช่วงการใช้งานหนัก และควรมีความจุเพิ่มเติมสำรองด้วย

เช่นเดียวกับอัตราการไหลและช่วงอุณหภูมิ เครื่องทำลมแห้งแบบใช้ความเย็นจะทำงานเสมอภายในระยะการใช้งาน 0 ถึง 100 % เนื่องจากการควบคุมที่จัดเก็บ SECOTEC รับประกันว่าจะมีการใช้พลังงานตามที่จำเป็นตลอดช่วงการใช้งานทั้งหมดนี้ ผู้ใช้จึงได้ประโยชน์จากการประหยัดที่เพิ่มขึ้นมา

ประสิทธิภาพการประหยัดพลังงาน
การประหยัดพลังงานสูงสุดจากการควบคุมที่จัดเก็บ
สุดยอดการประหยัดพลังงานด้วยระบบควบคุมการจัดเก็บที่มีเครื่องทำความเย็นแบบแห้งของ SECOTEC

วงจรการทำงานของเครื่องทำลมแห้งแบบใช้ความเย็นจะปรับเปลี่ยนระหว่าง 0 และ 100 % เสมอ แตกต่างกับระบบควบคุมการใช้งานบางส่วนดั้งเดิม การควบคุมที่จัดเก็บของ SECOTEC จะปรับการสิ้นเปลืองพลังงานไฟฟ้าระหว่างปริมาณการใช้งานอย่างแม่นยำ

ทำให้เครื่องทำลมแห้งแบบใช้ความเย็น SECOTEC ประหยัดค่าใช้จ่ายด้านพลังงานได้เกือบ 60 % เมื่อเทียบกับเครื่องทำลมแห้งแบบใช้ความเย็นที่ควบคุมด้วยแก๊สร้อนแบบบายพาสที่ทำงานที่เฉลี่ย 40% ของกำลังการผลิต

ตรงกันข้ามกับระบบดั้งเดิม มวลความร้อนในเครื่องทำลมแห้ง SECOTEC จะเย็นอยู่เสมอ ซึ่งหมายความว่าจะสามารถทำให้อากาศอัดแห้งได้อย่างมีประสิทธิภาพแม้อยู่ในช่วงเริ่มต้น ฉนวนคุณภาพสูงรอบมวลความร้อนยังช่วยลดการใช้พลังงานให้ต่ำลง ด้วยเครื่องทำลมแห้งแบบใช้ความเย็น SECOTEC การทำลมแห้งอากาศอัดเกิดขึ้นโดยใช้พลังงานอย่างมีประสิทธิภาพล้นเหลือ และนิ่มนวลเป็นพิเศษกับอุปกรณ์จากความจุมวลความร้อนที่มีอยู่สูง

ทำลมแห้งได้ดีที่สุดด้วยกระบวนการสึกหรอต่ำ
ประสิทธิภาพการดูดความชื้นสูงสุดและเป็นมิตรกับสิ่งแวดล้อมด้วยเครื่องทำความเย็นแบบแห้งของ SECOTEC

เครื่องทำลมแห้งแบบใช้น้ำยาทำความเย็น SECOTEC สามารถรักษาจุดน้ำค้างแรงดันได้สูงสุด +3°C ระหว่างการทำงานอย่างเต็มที่ ด้วยช่วงความผันผวนที่แคบ จุดน้ำค้างแรงดันจึงมีความเสถียรมากกว่าเครื่องทำลมแห้งแบบใช้ความเย็นทั่วไปในระหว่างการใช้งานบางส่วน

เครื่องทำลมแห้งแบบใช้ความเย็นทั่วไปที่มีโหมดสลับการทำงานแต่ไม่มีมวลความร้อนเพิ่มเติม ใช้วัสดุแลกเปลี่ยนความร้อนเป็นมวลความร้อน ในเครื่องทำลมแห้งเหล่านี้จึงต้องเปิดและปิดคอมเพรสเซอร์สารทำความเย็นและมอเตอร์พัดลมบ่อยกว่า เพื่อรักษาประสิทธิภาพการทำความเย็นที่ต้องการ

เพื่อลดความถี่ในการเปิดปิดและการสึกหรอ วงจรสารหล่อเย็นจึงจะเปิดที่จุดน้ำแข็งแรงดันที่สูงขึ้นเท่านั้น การแปรปรวนของจุดน้ำค้างแรงดันที่เกิดขึ้นส่งผลกระทบเชิงลบต่อประสิทธิภาพการทำลมแห้ง ซึ่งอาจเป็นอันตรายได้ เนื่องจากสนิมอาจสะสม แม้ที่ความชื้นอากาศอัดสัมพัทธ์ 40 % – จึงอาจเกิดสนิมได้แม้จะไม่มีการก่อตัวของของเหลว

ในทางกลับกันเครื่องทำลมแห้งแบบใช้ความเย็น SECOTEC รองรับอายุการใช้งานที่ยาวนานด้วยความจุในการจัดเก็บมวลความร้อนที่มีปริมาณมาก เมื่อชาร์จมวลความร้อนแล้ว เครื่องคอมเพรสเซอร์แบบใช้สารหล่อเย็นและมอเตอร์พัดลมสามารถปิดอยู่ได้นานกว่า โดยไม่ส่งผลกระทบต่อความคงที่ของจุดน้ำค้างแรงดัน

การออกแบบและการใช้งาน

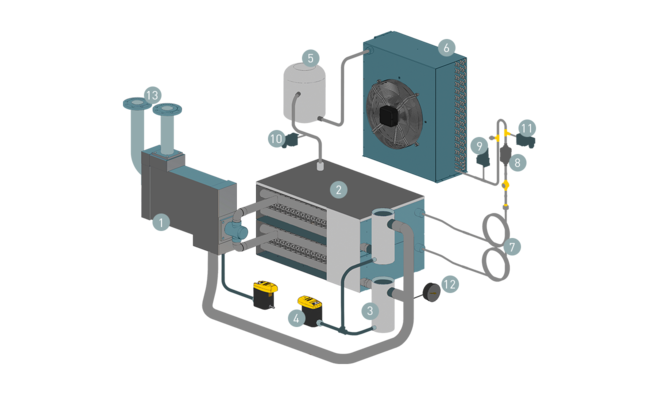

ดีไซน์และฟังก์ชันในเครื่องทำความเย็นแบบแห้ง SECOTEC
  1. Air / Air Heat Exchanger
  2. Air/Regrigerant Heat Exchanger พร้อมระบบมวลความร้อน
  3. กับดักของเหลว
  4. ระบบระบายของเหลว ECO-DRAIN
  5. เครื่องปั๊มลมสารหล่อเย็น
  6. เครื่องระบายความร้อนสารหล่อเย็น
  7. ท่อซึมขนาดเล็ก
  1. ตัวกรอง / เครื่องทำลมแห้ง
  2. สวิทช์แรงดันสูง
  3. สวิทช์แรงดันต่ำ
  4. สวิทช์แรงดันพัดลม
  5. ตัวระบุแนวโน้ม PDP
  6. ช่องเข้าและช่องออกอากาศอัด
ข้อมูลจำเพาะทางเทคนิค TA

รุ่นมาตรฐาน

รุ่นTA 5 TA 8 TA 11
ปริมาณลม ลบ.ม./นาที 0.65 0.85 1.25
การสูญเสียแรงดัน บาร์ 0.07 0.14 0.17
ปริมาณกระแสไฟฟ้าที่ใช้ ที่ปริมาณ 50 % กิโลวัตต์ 0.16 0.16 0.2
ปริมาณกระแสไฟฟ้าที่ใช้ ที่ปริมาณ 100% กิโลวัตต์ 0.3 0.29 0.39
แรงดันขณะทำงาน บาร์ 3 - 16 3 - 16 3 - 16
อุณหภูมิแวดล้อม °C 3 - 43 3 - 43 3 - 43
อุณหภูมิขาเข้า °C 3 - 55 3 - 55 3 - 55
น้ำหนัก กิโลกรัม 70 80 85
ขนาด
ก x ล x ส มิลลิเมตร
630 x 484 x 779 630 x 484 x 779 630 x 484 x 779
การเชื่อมต่อระบบอัดอากาศG ¾ G ¾ G ¾
การเชื่อมต่อระบายของเหลวควบแน่นG ¼ G ¼ G ¼
พลังงาน230 V / 1 / 50 Hz 230 V / 1 / 50 Hz 230 V / 1 / 50 Hz
สารทำความเย็นR-513A R-513A R-513A
มวลสารทำความเย็นเทียบเป็นก๊าซ CO2 เวลา 0.18 0.14 0.23
ค่าศักยภาพในการทำให้เกิดภาวะโลกร้อน631 631 631
มวลสารทำความเย็น กิโลกรัม 0.28 0.22 0.37

ข้อมูลจำเพาะทางเทคนิค TB

รุ่นมาตรฐาน

รุ่นTB 19 TB 26
ปริมาณลม ลบ.ม./นาที 2.1 2.55
การสูญเสียแรงดัน บาร์ 0.19 0.2
ปริมาณกระแสไฟฟ้าที่ใช้ ที่ปริมาณ 50 % กิโลวัตต์ 0.24 0.34
ปริมาณกระแสไฟฟ้าที่ใช้ ที่ปริมาณ 100% กิโลวัตต์ 0.44 0.62
แรงดันขณะทำงาน บาร์ 3 - 16 3 - 16
อุณหภูมิแวดล้อม °C 3 - 43 3 - 43
อุณหภูมิขาเข้า °C 3 - 55 3 - 55
น้ำหนัก กิโลกรัม 108 116
ขนาด
ก x ล x ส มิลลิเมตร
620 x 540 x 963 620 x 540 x 963
การเชื่อมต่อระบบอัดอากาศG 1 G 1
การเชื่อมต่อระบายของเหลวควบแน่นG ¼ G ¼
พลังงาน230 V / 1 / 50 Hz 230 V / 1 / 50 Hz
สารทำความเย็นR-513A R-513A
มวลสารทำความเย็นเทียบเป็นก๊าซ CO2 เวลา 0.35 0.33
ค่าศักยภาพในการทำให้เกิดภาวะโลกร้อน631 631
มวลสารทำความเย็น กิโลกรัม 0.56 0.53

ข้อมูลจำเพาะทางเทคนิค TC

รุ่นมาตรฐาน

รุ่นTC 31 TC 36
ปริมาณลม ลบ.ม./นาที 3.2 3.9
การสูญเสียแรงดัน บาร์ 0.17 0.17
ปริมาณกระแสไฟฟ้าที่ใช้ ที่ปริมาณ 50 % กิโลวัตต์ 0.38 0.41
ปริมาณกระแสไฟฟ้าที่ใช้ ที่ปริมาณ 100% กิโลวัตต์ 0.74 0.89
แรงดันขณะทำงาน บาร์ 3 - 16 3 - 16
อุณหภูมิแวดล้อม °C 3 - 43 3 - 43
อุณหภูมิขาเข้า °C 3 - 55 3 - 55
น้ำหนัก กิโลกรัม 155 170
ขนาด
ก x ล x ส มิลลิเมตร
764 x 660 x 1,009 764 x 660 x 1,009
การเชื่อมต่อระบบอัดอากาศG 1¼ G 1¼
การเชื่อมต่อระบายของเหลวควบแน่นG ¼ G ¼
พลังงาน230 V / 1 / 50 Hz 230 V / 1 / 50 Hz
สารทำความเย็นR-513A R-513A
มวลสารทำความเย็นเทียบเป็นก๊าซ CO2 เวลา 0.5 0.63
ค่าศักยภาพในการทำให้เกิดภาวะโลกร้อน631 631
มวลสารทำความเย็น กิโลกรัม 0.8 1
