เครื่องทำลมแห้งแบบใช้ความเย็นขนาดกะทัดรัด KRYOSEC สูงสุด 4.5 ลบ.ม./นาที


แข็งแรง ประหยัดพื้นที่ ป้องกันความชื้นสูงสุดในทุกระยะใช้งาน

เครื่องทำลมแห้งแบบใช้ความเย็นขนาดกะทัดรัด KRYOSEC* สร้างความประทับใจด้วยคุณภาพอุตสาหกรรมที่ผลิตในเยอรมัน มอบการปกป้องความชื้นได้อย่างน่าเชื่อถือในอุณหภูมิแวดล้อมสูงสุด +50 °C การผสมผสานของตัวแลกเปลี่ยนความร้อนสแตนเลสสตีลที่มีการสูญเสียแรงดันที่ต่ำมากและการออกแบบที่ต้องการการบำรุงรักษาต่ำ รับประกันการทำงานที่มีประสิทธิภาพสูง ด้วยการออกแบบที่กะทัดรัด จึงสามารถติดตั้งได้โดยตรงในบริเวณที่ต้องการ ไม่ว่าจะเป็นใต้เครื่องจักรและแพลตฟอร์มการทำงาน หรือแม้แต่ติดตั้งบนผนัง (ซีรีส์ TAH)

  • ทำลมแห้งได้อย่างน่าเชื่อถือตั้งแต่ 0.35 ถึง 4.5 m³/min
  • แรงดันสูงสุด 16 บาร์
  • ตัวเลือก: ระบบระบายของเหลวที่ควบคุมด้วยไฟฟ้า ECO-DRAIN และ/หรือ ตัวปรับอุณหภูมิอิเล็กทรอนิกส์สำหรับการเตือนจุดน้ำค้างแรงดัน – พร้อมตัวเตือนการสัมผัสแบบลูกลอย

ประโยชน์ที่คุณจะได้:

  • ปกป้องความชื้นได้อย่างน่าเชื่อถือ
    เครื่องทำลมแห้ง KRYOSEC ใช้ระบบแลกเปลี่ยนความร้อนคุณภาพสูงด้วยแผ่นสแตนเลสสตีล เพื่อทำให้อากาศอัดที่เปียกชื้นแห้งได้ ของเหลวที่สะสมจะถูกแยกอย่างมีประสิทธิภาพในทุกขั้นตอนการทำงานผ่านตัวแยกในตัว และจากนั้นจะถูกระบายออกอย่างน่าเชื่อถือผ่านระบบระบายของเหลวควบคุมด้วยไฟฟ้า ECO-DRAIN
  • ประสิทธิภาพเยี่ยม แม้ต้องทำงานในสภาวะอุณหภูมิสูง:
    เครื่องทำลมแห้ง KRYOSEC สามารถระบายความชื้นได้อย่างน่าเชื่อถือ แม้ในสภาพที่มีความต้องการใช้งานสูง นอกจากนี้ยังมีประสิทธิภาพเพิ่มขึ้นจากการไหลเวียนของอากาศระบายความร้อนตามที่กำหนดบวกกับการผสมผสานของเครื่องแลกเปลี่ยนความร้อนขนาดกะทัดรัดและพื้นผิวตัวควบแน่นที่ใช้สารทำความเย็น
  • คุณภาพตามมาตรฐานอุตสาหกรรม:
    เครื่องทำลมแห้ง KRYOSEC เป็นไปตามข้อกำหนดด้านความปลอดภัยสำหรับเครื่องจักรอย่างครบถ้วน ตามมาตรฐาน EN 60204-1 คุณสมบัติความปลอดภัยรวมไปถึงสวิทช์เปิด/ปิดล็อคได้ และอุปกรณ์แยกแหล่งจ่ายไฟ การผลิตคุณภาพสูงและการออกแบบกะทัดรัดทำให้เครื่องทำลมแห้ง KRYOSEC เหมาะสำหรับการใช้ภายในการติดตั้งนอกศูนย์กลาง เช่น บริเวณติดกับเครื่องจักรการผลิตและดำเนินการที่ต้องการอากาศอัดความบริสุทธิ์สูง

* เครื่องทำลมแห้งจากซีรีส์นี้มีก๊าซเรือนกระจกฟลูออริเนต R-513A

คู่หูสมบูรณ์แบบ: ระบบแยกน้ำมัน/น้ำ AQUAMAT
ระบบบำบัดคุณภาพของเหลว AQUAMAT

เคล็ดลับของเรา: ใช้ประโยชน์จากการบำบัดของเหลวที่คุ้มทุนและเป็นไปตามกฎหมาย ก่อนจะปล่อยเข้าสู่ระบบบำบัดน้ำปกติด้วยระบบแยกน้ำมัน/น้ำ AQUAMAT



รายละเอียดผลิตภัณฑ์

อุปกรณ์

วงจรสารหล่อเย็น

  • วงจรสารหล่อเย็นประกอบไปด้วยเครื่องอัดอากาศแบบลูกสูบ
  • การประกอบระบบระบายความร้อนแบบพัดลม
  • ตัวกรอง / เครื่องทำลมแห้ง
  • ท่อซึมขนาดเล็ก
  • ระบบแลกเปลี่ยนความร้อนอากาศ/สารหล่อเย็น และอากาศ/อากาศหุ้มฉนวนพร้อมกับดักของเหลวสแตนเลส (เคลือบทองแดง)
  • ตัวควบคุมแก๊สร้อนแบบบายพาส

ระบบระบายของเหลว

ระบบระบายของเหลวที่ควบคุมด้วยไฟฟ้า ECO-DRAIN 30
  • ระบบระบายของเหลวควบคุมด้วยอิเล็กทรอนิกส์ ECO-DRAIN 30 ที่มีก็อกขาเข้าของของเหลว รวมถึงฉนวนพื้นผิวเย็น

อุปกรณ์อิเล็กทรอนิกส์และจอแสดงผล

  • การแสดงผลแนวโน้มจุดน้ำค้างแบบเครื่องกล
  • อุปกรณ์ไฟฟ้า EN 60204-1: สวิตช์หลักที่ล็อคได้ พร้อมอุปกรณ์ Mains Isolation ที่รวมอยู่ด้วย

โครง

เครื่องดูดความชื้นขนาดเล็ก KRYOSEC แบบใช้น้ำยาทำความเย็น – ความสูงต่ำ ติดตั้งผนังได้
  • โครงเคลือบผงพร้อมฝาปิดที่ถอดออกได้ และขาติดตั้ง
  • พร้อมสำหรับการติดตั้งกับผนัง (เฉพาะซีรีส์ TAH)

การเชื่อมต่อ

  • การออกแบบรวมสายเชื่อมต่อหลักพร้อมปลอกหุ้ม (ไม่มีปลั๊ก)
  • มีสายภายใน
  • ท่อมีฝากั้นสำหรับการเชื่อมต่อระบบระบายของเหลว

เอกสารประกอบ

  • รวมคู่มือการใช้งานและเครื่องหมาย CE (เวอร์ชั่น EU)

คุณสมบัติเสริม: Floating Contacts "การเตือนจุดน้ำค้างแรงดัน"

  • ตัวปรับอุณหภูมิอิเล็กทรอนิกส์พร้อมเทอร์มินัลขาออกแบบลอย
  • ติดตั้งภายในตัว พร้อมสำหรับการใช้งาน
  • สามารถรับสัญญาณได้ที่หน้างานบริเวณขาออก
  • สวิตช์สลับด้านบนด้านล่างที่กำหนดค่าได้

คุณสมบัติเสริม: ระบบระบายของเหลวพร้อม Floating Contacts

  • ระบบระบายของเหลวอิเล็กทรอนิกส์ ECO-DRAIN 31 พร้อม Floating Alarm Contact ที่เลือกได้
  • สามารถรับสัญญาณได้ที่ท่อระบาย
การออกแบบและการใช้งาน

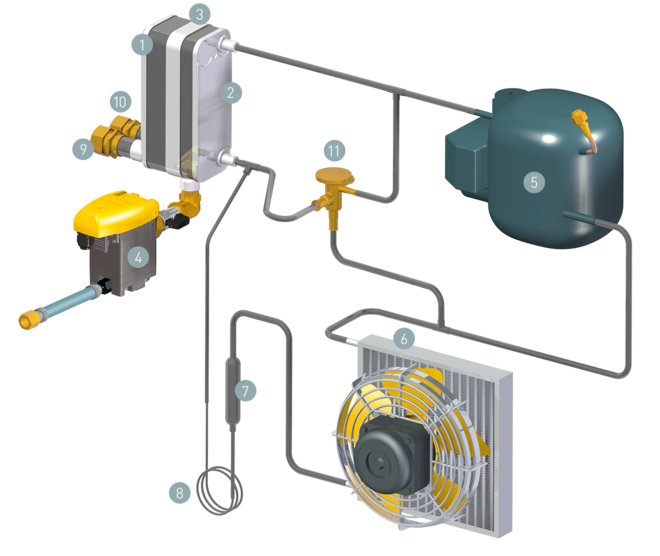

เค้าโครงชิ้นส่วนของเครื่องดูดความชื้นขนาดเล็กแบบใช้น้ำยาทำความเย็น TAH และ TCH
  1. Air / Air Heat Exchanger
  2. ระบบแลกเปลี่ยนความร้อนอากาศ/สารหล่อเย็น
  3. กับดักของเหลว
  4. ระบบระบายของเหลว
  5. เครื่องปั๊มลมสารหล่อเย็น
  6. เครื่องระบายความร้อนสารหล่อเย็นมีพัดลม (ระบายความร้อนด้วยอากาศ)
  1. ตัวกรอง / เครื่องทำลมแห้ง
  2. ท่อซึมขนาดเล็ก (การระเหยของสารหล่อเย็นและการระบายความร้อน)
  3. ทางเข้าของลม (Compressed Air Inlet)
  4. ทางออกของลม (Compressed Air Outlet)
  5. ตัวควบคุมแก๊สร้อนแบบบายพาส
ข้อมูลจำเพาะทางเทคนิค TAH

รุ่นมาตรฐาน

รุ่นTAH 5 TAH 7 TAH 10
ปริมาณลม ลบ.ม./นาที 0.35 0.6 0.8
การสูญเสียแรงดัน บาร์ 0.05 0.13 0.15
ปริมาณกระแสไฟฟ้าที่ใช้ ที่ปริมาณ 100% กิโลวัตต์ 0.2 0.2 0.28
แรงดันขณะทำงาน บาร์ 3 - 16 3 - 16 3 - 16
อุณหภูมิแวดล้อม °C 3 - 50 3 - 50 3 - 50
อุณหภูมิขาเข้า °C 60 60 60
สารทำความเย็นR-513A R-513A R-513A
น้ำหนัก กิโลกรัม 24 24 26
ขนาด
ก x ล x ส มิลลิเมตร 		386 x 473 x 440 386 x 473 x 440 386 x 473 x 440
การเชื่อมต่อระบบอัดอากาศG ½ G ½ G ½
การเชื่อมต่อระบายของเหลวควบแน่นG ¼ G ¼ G ¼
พลังงาน230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
มวลสารทำความเย็น กิโลกรัม 0.14 0.19 0.21
มวลสารทำความเย็นเทียบเป็นก๊าซ CO2 เวลา 0.09 0.12 0.13
ระบบทำความเย็นแบบเฮอร์เมติก● ● ●

ข้อมูลจำเพาะทางเทคนิค TBH

รุ่นมาตรฐาน

รุ่นTBH 14 TBH 16 TBH 23
ปริมาณลม ลบ.ม./นาที 1.2 1.6 2.2
การสูญเสียแรงดัน บาร์ 0.22 0.24 0.23
ปริมาณกระแสไฟฟ้าที่ใช้ ที่ปริมาณ 100% กิโลวัตต์ 0.36 0.45 0.57
แรงดันขณะทำงาน บาร์ 3 - 16 3 - 16 3 - 16
อุณหภูมิแวดล้อม °C 3 - 50 3 - 50 3 - 50
อุณหภูมิขาเข้า °C 60 60 60
สารทำความเย็นR-513A R-513A R-513A
น้ำหนัก กิโลกรัม 33 38 46
ขนาด
ก x ล x ส มิลลิเมตร 		462 x 525 x 548 462 x 525 x 548 462 x 525 x 548
การเชื่อมต่อระบบอัดอากาศG ½ G ½ G 1
การเชื่อมต่อระบายของเหลวควบแน่นG ¼ G ¼ G ¼
พลังงาน230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
มวลสารทำความเย็น กิโลกรัม 0.29 0.44 0.49
มวลสารทำความเย็นเทียบเป็นก๊าซ CO2 เวลา 0.18 0.28 0.31
ระบบทำความเย็นแบบเฮอร์เมติก● ● ●

ข้อมูลจำเพาะทางเทคนิค TCH

รุ่นมาตรฐาน

รุ่นTCH 27 TCH 33 TCH 36
ปริมาณลม ลบ.ม./นาที 2.6 3.15 3.5
การสูญเสียแรงดัน บาร์ 0.18 0.19 0.21
ปริมาณกระแสไฟฟ้าที่ใช้ ที่ปริมาณ 100% กิโลวัตต์ 0.6 0.8 1.08
แรงดันขณะทำงาน บาร์ 3 - 16 3 - 16 3 - 16
อุณหภูมิแวดล้อม °C 3 - 50 3 - 50 3 - 50
อุณหภูมิขาเข้า °C 60 60 60
สารทำความเย็นR-513A R-513A R-513A
น้ำหนัก กิโลกรัม 56 66 69
ขนาด
ก x ล x ส มิลลิเมตร 		640 x 663 x 609 640 x 663 x 609 640 x 663 x 609
การเชื่อมต่อระบบอัดอากาศG 1 G 1¼ G 1¼
การเชื่อมต่อระบายของเหลวควบแน่นG ¼ G ¼ G ¼
พลังงาน230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
มวลสารทำความเย็น กิโลกรัม 0.62 0.74 0.95
มวลสารทำความเย็นเทียบเป็นก๊าซ CO2 เวลา 0.39 0.47 0.6
ระบบทำความเย็นแบบเฮอร์เมติก- - -

รุ่นTCH 45
ปริมาณลม ลบ.ม./นาที 4.5
การสูญเสียแรงดัน บาร์ 0.18
ปริมาณกระแสไฟฟ้าที่ใช้ ที่ปริมาณ 100% กิโลวัตต์ 1.33
แรงดันขณะทำงาน บาร์ 3 - 16
อุณหภูมิแวดล้อม °C 3 - 50
อุณหภูมิขาเข้า °C 60
สารทำความเย็นR-513A
น้ำหนัก กิโลกรัม 75
ขนาด
ก x ล x ส มิลลิเมตร 		640 x 663 x 609
การเชื่อมต่อระบบอัดอากาศG 1¼
การเชื่อมต่อระบายของเหลวควบแน่นG ¼
พลังงาน230 V / 1 / 60 Hz
มวลสารทำความเย็น กิโลกรัม 1.03
มวลสารทำความเย็นเทียบเป็นก๊าซ CO2 เวลา 0.65
ระบบทำความเย็นแบบเฮอร์เมติก-
