เครื่องทำลมแห้งแบบใช้ความเย็นรุ่นประหยัดพลังงาน SECOTEC, 45 - 98 m³/min

SECOTEC TG: ความใหญ่โตในขนาดกะทัดรัด

ด้วย TG ซีรีส์รุ่นใหม่ KAESER ได้ขยายความสามารถในการประหยัดพลังงานของเครื่องทำลมแห้ง SECOTEC เพื่อให้สามารถรองรับได้ที่อัตราสูงสุด 98 ลบ.ม./นาที และนำเสนอรุ่นที่มีตัวเลือกในการระบายความร้อนด้วยอากาศหรือน้ำ

ออกแบบมาสำหรับอุตสาหกรรมขนาดใหญ่ เครื่องใหญ่ในขนาดกะทัดรัดเหล่านี้จะรับประกันประสิทธิภาพจุดน้ำค้างแรงดันที่เสถียรแม้ในสภาพการใช้งานที่หนักที่สุด ด้วยความน่าเชื่อถือขั้นสูงสุดและค่าใช้จ่ายตลอดอายุการใช้งานที่มีน้อย
แนวคิดของห้องเย็นที่ทรงพลังรวมเข้ากับตัวควบคุม SIGMA CONTROL SMART ที่ใช้งานได้กับเครือข่ายตามมาตรฐาน ช่วยรับประกันการใช้งานที่ประหยัดวัสดุและพลังงานในทุกระยะการใช้งาน การควบคุมการระบายลมออกอันเป็นนวัตกรรมของรุ่นระบายความร้อนด้วยอากาศตั้งมาตรฐานใหม่ในด้านความปลอดภัยในการใช้งานและความประหยัด

ข้อดีสำหรับคุณ

  • ความน่าเชื่อถือในการทำงานที่ดีขึ้น:
    การควบคุมการระบายลมออกอันเป็นนวัตกรรมของเครื่องทำลมแห้งซีรีส์ SECOTEC TG รวมเข้ากับพัดลมเหวี่ยงศูนย์ที่ควบคุมด้วยความถี่ จะช่วยรับประกันประสิทธิภาพในการระบายความร้อนที่เหมาะสม ซึ่งไม่ได้เป็นเพียงการเปิดโอกาสในการประหยัดเมื่อพูดถึงการวางแผนและการติดตั้งเท่านั้น แต่ยังช่วยเพิ่มประสิทธิภาพและการประหยัดวัสดุของการใช้งานเครื่องทำล้มแห้งขนาดใหญ่เป็นอย่างมาก
  • การลงทุนที่เป็นผลดีในอนาคต:
    ด้วยสารหล่อเย็น R-513A ที่เป็นมิตรต่อสภาพอากาศ KAESER จะให้ผลลัพธ์ที่ดีที่สุดเท่าที่มีในการรับประกันความน่าเชื่อถือของการอัดอากาศในอนาคต ซึ่งช่วยป้องกันค่าการแปรผันหรือแม้แต่การเลิกใช้งานที่อาจเกิดขึ้น
  • ลดต้นทุนด้านการใช้งานของคุณให้ลดลงอีกขั้น:
    แนวคิดของห้องเย็นที่ทรงพลังด้วย SECOPACK LS และเครื่องปั๊มลมหลายเครื่องที่เข้ากันอย่างสมบูรณ์แบบ ทำให้เครื่องทำลมแห้ง SECOTEC TG มีการควบคุมการทำงานเต็มกำลังของเครื่องที่มีประสิทธิภาพเป็นอย่างมากสำหรับอัตราหมุนเวียนสูงสุด 98 ลบ.ม./นาทีในเครื่องขนาดกะทัดรัดที่ต้องการการซ่อมบำรุงเพียงเล็กน้อย
คู่หูสมบูรณ์แบบ: ระบบแยกน้ำมัน/น้ำ AQUAMAT
ระบบบำบัดคุณภาพของเหลว AQUAMAT

เคล็ดลับของเรา: ใช้ประโยชน์จากการบำบัดของเหลวที่คุ้มทุนและเป็นไปตามกฎหมาย ก่อนจะปล่อยเข้าสู่ระบบบำบัดน้ำปกติด้วยระบบแยกน้ำมัน/น้ำ AQUAMAT



รายละเอียดผลิตภัณฑ์

การควบคุมระบายลมออกด้วยนวัตกรรมพัดลมเหวี่ยงหนีศูนย์

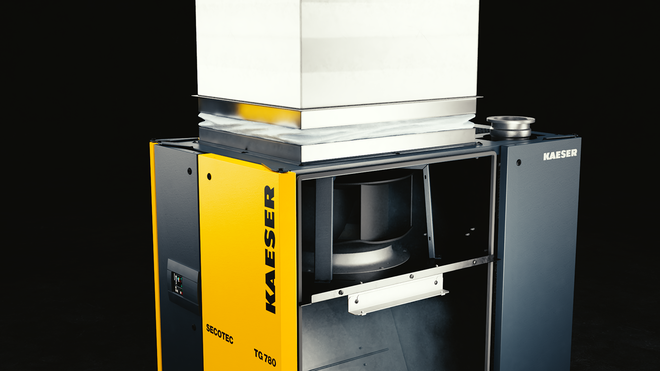

นวัตกรรมหลักในเครื่องทำลมแห้ง SECOTEC รุ่นใหม่คือพัดลมเหวี่ยงหนีศูนย์

ข้อดีของการประหยัดพื้นที่คือการช่วยลดค่าใช้จ่ายในการวางแผนและติดตั้ง ประสิทธิภาพจุดน้ำค้างแรงดันที่เสถียรรวมเข้ากับการใช้งานที่ประหยัดวัสดุและพลังงานด้วยการระบายความร้อนของระบบที่เหมาะสม

นวัตกรรม

  • ขึ้นอยู่กับระดับการใช้งาน พัดลมเหวี่ยงศูนย์ที่ควบคุมด้วยความถี่จะกำจัดไอร้อนเสียสะสมออกจากเครื่องทำลมแห้งผ่านการไหลเวียนของระบบระบายความร้อน
  • พัดลมเหวี่ยงศูนย์ทรงพลังเพียงพอที่จะทำให้ท่อไอเสียมาตรฐานสามารถเชื่อมต่อกับเครื่องทำลมแห้งได้โดยตรง
  • การกำหนดขนาดที่มีประสิทธิภาพสูงของพัดลมเหวี่ยงศูนย์ยังแสดงให้เห็นในประสิทธิภาพการใช้พลังงานที่ต่ำของเครื่องทำล้มแห้ง SECOTEC TG
  • ความร้อนที่สูงเกินซึ่งเกิดจากลมไอเสียร้อนที่ไหลกลับเป็นลมระบายจะถูกหลีกเลี่ยงอย่างปลอดภัย
  • เทียบกับระบบระบายอากาศทั่วไปที่ใช้ที่ดูดควันและใบพัดเสริม: ไม่มีการระบายอากาศที่ไม่จำเป็นออกจากห้อง การหมุนเวียนของไอเสียที่ลดลงทำให้สามารถใช้ท่อที่มีเส้นผ่านศูนย์กลางเล็กลงได้ ไม่มีความจำเป็นต้องใช้ใบพัดเสริมอีกต่อไป
  • การควบคุมลมถ่ายออกแบบเป็นอิสระและการหมุนอย่างเต็มประสิทธิภาพทำให้สามารถเชื่อมต่อโดยตรงไปยังท่อกรองของเครื่องปั๊มลมได้
R-513A: สารหล่อเย็นล้ำสมัย
R-513A

การใช้สารหล่อเย็น R-513A อันล้ำสมัยในปริมาณเล็กน้อยจะให้ความมั่นคงในการจ่ายอากาศสำหรับการซ่อมบำรุงตลอดอายุการใช้งานของเครื่องทำลมแห้ง

นวัตกรรม

  • การควบคุมการใช้งานก๊าซเรือนกระจกทั่วโลกมีความเข้มงวดขึ้น การติดตั้งระบบแลกเปลี่ยนความร้อนที่มีขนาดกะทัดรัดเป็นพิเศษอย่างเช่น SECOPACK LS และตัวควบแน่นแบบไมโครแชนเนลที่ลดความต้องการของสารทำความเย็น
  • ก๊าซเรือนกระจกที่เกิดจาก R-513A ลดลงเป็นอย่างมากเมื่อเทียบกับสารทำความเย็นที่ใช้ทั่วไปในเครื่องทำล้มแห้งจนถึงปัจจุบัน
  • R-513A เทียบเท่ากับ R-134a สารทำความเย็นนี้ไม่เป็นพิษและไม่ติดไฟ

แนวคิดการจัดเก็บมวลความร้อนประสิทธิภาพสูง

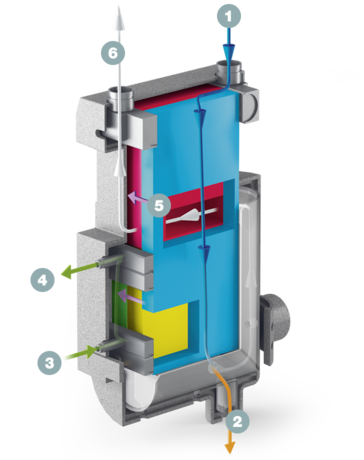

เครื่องแลกเปลี่ยนความร้อน SECOPACK - มุมมองตัดขวาง
  1. ทางเข้าของลม (Compressed Air Inlet)
  2. ช่องระบายของเหลว
  3. ทางเข้าสารหล่อเย็น (เย็น)
  4. ทางออกสารหล่อเย็น (อุ่น)
  5. ถ่ายโอนความร้อน
  6. ทางออกของลม (Compressed Air Outlet)

การทำงานที่เป็นมิตรกับวัสดุ จุดน้ำค้างแรงดันคงที่ และการประหยัดพลังงานสูงในทุกระยะการใช้งาน

การเพิ่มประสิทธิภาพ:

  • ซีรีส์ SECOTEC TG รวมระบบการแลกเปลี่ยนความร้อน SECOPACK LS เข้ากับการจัดเก็บความร้อนแฝงและเครื่องปั๊มลมสารทำความเย็นถึง 3 เครื่องที่จัดเรียงขนานกัน เครื่องปั๊มลมเหล่านี้จะสลับเปลี่ยนกันอย่างต่อเนื่อง ขึ้นอยู่กับระดับการทำงาน
  • ซึ่งจะช่วยลดการทำงานของมวลความร้อน ทำให้มีความกะทัดรัดมากยิ่งขึ้น
  • มวลความร้อนประสิทธิภาพสูงทำให้ได้การปรับประสิทธิภาพในการระบายความร้อนในการใช้งานบางส่วนได้อย่างมีประสิทธิภาพ ไร้ขีดจำกัด และหลากหลาย
  • การทำงานที่เป็นมิตรกับวัสดุด้วยความถี่การตัดแบบจำกัดของเครื่องปั๊มลมสารทำความเย็น
  • ตัวควบคุม SIGMA CONTROL SMART กำหนดปริมาณการใช้พลังงานไฟฟ้าที่แท้จริง
ประหยัดค่าใช้จ่ายในการดูแลรักษา

ประหยัดค่าใช้จ่ายในการซ่อมบำรุง ตรวจสอบ และจัดทำเอกสาร

นวัตกรรม

  • ต่างจากพัดลมแอกเชียลทั่วไป พัดลมเหวี่ยงหนีศูนย์ออกแบบมาเพื่อใช้งานได้ตลอดอายุของเครื่อง
  • ตัวแยกของเหลวใน SECOPACK LS ทำงานโดยไม่ต้องใช้องค์ประกอบตัวกรอง เพียงแค่เปลี่ยนชุดซ่อมบำรุงในระบายของเหลว ECO-DRAIN มาตรฐาน
  • ไม่จำเป็นต้องใช้ชิ้นส่วนอื่นเมื่อต้องทำการซ่อมบำรุง
  • สารหล่อเย็น R-513A: ปริมาณการเติมและการเกิดก๊าซเรือนกระจกที่ต่ำทำให้สามารถประหยัดค่าใช้จ่ายได้ตามข้อบังคับการใช้งานระดับชาติ ดังนั้น ด้วย SECOTEC TG คุณจึงไม่ต้องทดสอบการรั่วไหลหรือเสียเวลาจัดเตรียมเอกสารประกอบที่กำหนดโดยข้อบังคับ European F-gas (EU 517/2014) อย่างไรก็ตาม ควรทำการตรวจสอบเครื่องอย่างน้อยปีละหนึ่งครั้งโดยผู้เชี่ยวชาญที่ได้รับการรับรอง

ทำลมแห้งได้ดีที่สุดด้วยกระบวนการสึกหรอต่ำ
Beste Trocknung bei schonender Betriebsweise mit SECOTEC-Kältetrocknern

เครื่องทำลมแห้งแบบใช้น้ำยาทำความเย็น SECOTEC สามารถรักษาจุดน้ำค้างแรงดันได้สูงสุด +3°C ระหว่างการทำงานอย่างเต็มที่ ด้วยช่วงความผันผวนที่แคบ จุดน้ำค้างแรงดันจึงมีความเสถียรมากกว่าเครื่องทำลมแห้งแบบใช้ความเย็นทั่วไปในระหว่างการใช้งานบางส่วน

เครื่องทำลมแห้งแบบใช้ความเย็นทั่วไปที่มีโหมดสลับการทำงานแต่ไม่มีมวลความร้อนเพิ่มเติม ใช้วัสดุแลกเปลี่ยนความร้อนเป็นมวลความร้อน ในเครื่องทำลมแห้งเหล่านี้จึงต้องเปิดและปิดคอมเพรสเซอร์สารทำความเย็นและมอเตอร์พัดลมบ่อยกว่า เพื่อรักษาประสิทธิภาพการทำความเย็นที่ต้องการ

เพื่อลดความถี่ในการเปิดปิดและการสึกหรอ วงจรสารหล่อเย็นจึงจะเปิดที่จุดน้ำแข็งแรงดันที่สูงขึ้นเท่านั้น การแปรปรวนของจุดน้ำค้างแรงดันที่เกิดขึ้นส่งผลกระทบเชิงลบต่อประสิทธิภาพการทำลมแห้ง ซึ่งอาจเป็นอันตรายได้ เนื่องจากสนิมอาจสะสม แม้ที่ความชื้นอากาศอัดสัมพัทธ์ 40 % – จึงอาจเกิดสนิมได้แม้จะไม่มีการก่อตัวของของเหลว

ในทางกลับกันเครื่องทำลมแห้งแบบใช้ความเย็น SECOTEC รองรับอายุการใช้งานที่ยาวนานด้วยความจุในการจัดเก็บมวลความร้อนที่มีปริมาณมาก เมื่อชาร์จมวลความร้อนแล้ว เครื่องคอมเพรสเซอร์แบบใช้สารหล่อเย็นและมอเตอร์พัดลมสามารถปิดอยู่ได้นานกว่า โดยไม่ส่งผลกระทบต่อความคงที่ของจุดน้ำค้างแรงดัน

ขนาดกะทัดรัด

การควบคุมการจัดเก็บความร้อนสูงสุด 98 ลบ.ม./นาทีโดยใช้พื้นที่เพียง 1.7 ตร.ม. ซึ่งให้การติดตั้งที่ประหยัดพื้นที่และการวางแผนที่มีความยืดหยุ่นสูง

นวัตกรรม

  • SECOTEC TG ขนาดเล็กสามารถจัดเก็บมวลความร้อนได้ในพื้นที่ขนาดกะทัดรัด
  • SECOTEC TG มีขนาดเพียง 1025 x 1620 x 2130 มม.
  • ด้านหลังสามารถวางติดกับกำแพงได้พอดี (ต้องมีช่องว่าง 200 มม.)

ข้อมูลจำเพาะทางเทคนิค

รุ่นมาตรฐาน

รุ่นTG 450 TG 520 TG 650
ปริมาณลม ลบ.ม./นาที 45 52 65
การสูญเสียแรงดัน บาร์ 0.14 0.19 0.12
ปริมาณกระแสไฟฟ้าที่ใช้ ที่ปริมาณ 50 % กิโลวัตต์ 1.55 1.85 2.02
ปริมาณกระแสไฟฟ้าที่ใช้ ที่ปริมาณ 100% กิโลวัตต์ 3.28 3.89 4.83
แรงดันขณะทำงาน บาร์ 3 - 16 3 - 16 3 - 13
อุณหภูมิแวดล้อม °C 3 - 50 3 - 50 3 - 50
อุณหภูมิขาเข้า °C 3 - 60 3 - 60 3 - 60
น้ำหนัก กิโลกรัม 637 658 704
ขนาด ก x ล x ส มิลลิเมตร 1,025 x 1,656 x 2,127 1,025 x 1,656 x 2,127 1,025 x 1,656 x 2,127
การเชื่อมต่อระบบอัดอากาศDN100 PN16 DIN DN100 PN16 DIN DN150 PN16 DIN
การเชื่อมต่อระบายของเหลวควบแน่นG ¼ G ¼ G ¼
พลังงาน400 V / 3 / 50 Hz 400 V / 3 / 50 Hz 400 V / 3 / 50 Hz
สารทำความเย็นR-513A R-513A R-513A
มวลสารทำความเย็นเทียบเป็นก๊าซ CO2 เวลา 2.71 2.74 4.04
ค่าศักยภาพในการทำให้เกิดภาวะโลกร้อน631 631 631
มวลสารทำความเย็น กิโลกรัม 4.3 4.35 6.4

รุ่นTG 780 TG 980
ปริมาณลม ลบ.ม./นาที 78 98
การสูญเสียแรงดัน บาร์ 0.17 0.25
ปริมาณกระแสไฟฟ้าที่ใช้ ที่ปริมาณ 50 % กิโลวัตต์ 2.48 3.61
ปริมาณกระแสไฟฟ้าที่ใช้ ที่ปริมาณ 100% กิโลวัตต์ 5.88 9.82
แรงดันขณะทำงาน บาร์ 3 - 13 3 - 13
อุณหภูมิแวดล้อม °C 3 - 50 3 - 50
อุณหภูมิขาเข้า °C 3 - 60 3 - 60
น้ำหนัก กิโลกรัม 700 763
ขนาด ก x ล x ส มิลลิเมตร 1,025 x 1,656 x 2,127 1,025 x 1,656 x 2,127
การเชื่อมต่อระบบอัดอากาศDN150 PN16 DIN DN150 PN16 DIN
การเชื่อมต่อระบายของเหลวควบแน่นG ¼ G ¼
พลังงาน400 V / 3 / 50 Hz 400 V / 3 / 50 Hz
สารทำความเย็นR-513A R-513A
มวลสารทำความเย็นเทียบเป็นก๊าซ CO2 เวลา 3.79 4.98
ค่าศักยภาพในการทำให้เกิดภาวะโลกร้อน631 631
มวลสารทำความเย็น กิโลกรัม 6 7.9
