คอมเพรสเซอร์แบบสกรูโรตารีรุ่นออยล์ฟรีที่มีระบบทำลมแห้งในตัว


i.HOC โดดเด่นด้วยประสิทธิภาพจากการทำลมแห้งอัดอากาศ

ระบบทำลมแห้งแกนหมุน i.HOC ที่ได้รับการรับรองสิทธิบัตรของ Kaeser ให้ความร้อนคอมเพรสเซอร์ได้สูงสุด 100%! ด้วยเครื่องทำความร้อนฟูลโฟลที่ให้จุดน้ำค้างแรงดันที่เชื่อถือได้สูงสุดเท่าอุณหภูมิแวดล้อมที่ 45 °C โดยไม่ใช้ความร้อนจากพลังงานไฟฟ้าหรือระบบระบายความเย็นเสริมสำหรับอากาศของเครื่องทำความร้อน

  • ติดตั้งในชุดระบายความร้อนด้วยอากาศและชุดระบายความร้อนด้วยน้ำ
  • อัตราพลังงานตั้งแต่ 37 กิโลวัตต์ ถึง 355 กิโลวัตต์
  • อัตราการไหลตั้งแต่ 4.2 ลบ.ม./นาที จนถึง 5.1 ลบ.ม./นาที
  • เครื่องควบคุมคอมเพรสเซอร์ SIGMA CONTROL 2 ในตัว (รุ่น SFC)

ข้อดีสำหรับคุณ

  • จุดน้ำค้างแรงดันเป็นศูนย์แม้ในอุณหภูมิแวดล้อมที่สูงเป็นพิเศษ:
    ด้วยประสิทธิภาพการทำความร้อนที่พิเศษไม่เหมือนใคร i.HOC สามารถมอบจุดน้ำค้างแรงดันที่่ต่ำกว่าศูนย์ได้แม้ในอุณหภูมิปานกลางของระบบระบายความร้อนที่สูง
  • จุดน้ำค้างแรงดันมีความคงที่แม้มีอัตราการไหลที่ต่างกัน:
    จุดน้ำค้างแรงดันมีความเสถียรคงที่แม้มีโหลดของคอมเพรสเซอร์ต่ำ ไม่จำเป็นต้องมีการชดเชยโหลดพาร์เชียล
  • การทำลมแห้งและการนำพลังงานความร้อนกลับมาใช้ใหม่มีประสิทธิภาพ:
    i.HOC จะใช้เครื่องระบบความร้อนของขั้นตอนการอัดอากาศขั้นที่สอง ซึ่งมีประสิทธิภาพในการนำความร้อนกลับมาใช้ใหม่ได้สูงสุด เป็นเครื่องระบบความร้อนด้วยอากาศ

ประโยชน์ของเครื่องทำความร้อนฟูลโฟล

i.HOC ที่มีเครื่องทำความร้อนฟูลโฟลของ KAESER
เครื่องทำความร้อนฟูลโฟล □ เครื่องทำความร้อนพาร์เชียลโฟล □
บริเวณทางออกอากาศ ↓ อากาศร้อนระบายความชื้นออกจากสารดูดความชื้น
บริเวณลมแห้ง ↑ ความชื้นถูกสารดูดความชื้นซึมซับจากออกจากอากาศเย็น

ระบบ i.HOC (เครื่องทำลมแห้งด้วยความร้อนในตัว) จะใช้ประโยชน์จากอากาศร้อนที่ได้จากขั้นตอนการอัดอากาศขั้นที่สองได้อย่างมีประสิทธิภาพ 100% เพื่อการทำลมแห้ง (รุ่นฟูลโฟล) ความร้อนที่สร้างขึ้นนี้จึงมีค่าใช้จ่ายที่เป็นศูนย์

  • ไม่มีการสร้างพลังงานเพิ่มเติมในกระบวนการทำความร้อน
  • มีประสิทธิภาพในการสร้างพลังงานที่สูงกว่าเครื่องทำลมแห้งด้วยความร้อนแบบพาร์เชียลโฟล
  • ประสิทธิภาพสูงสุด แม้ในสภาวะการทำงานของเครื่องปั๊มลมต่ำ

ข้อดีของเครื่องความร้อนฟูลโฟลจะเห็นได้ชัดโดยเฉพาะในอุณหภูมิปานกลางของระบบระบายความร้อนที่เพิ่มขึ้น เครื่องทำลมแห้งแบบแกนหมุนของ KAESER สร้างผลลัพธ์ที่ยอดเยี่ยม ถึงแม้จะไม่มีเครื่องทำความร้อนไฟฟ้าที่ใช้สำหรับอากาศของเครื่องทำความร้อน



รายละเอียดคอมเพรสเซอร์แบบสกรูโรตารีรุ่นออยล์ฟรีที่มี i.HOC แล ระบบทำลมแห้งในตัว

ระบบทำลมแห้งในตัว

การทำลมแห้งที่ประหยัดพลังงาน

ดีไซน์กลมกลืนลงตัว มาพร้อมระบบระบายความร้อนแบบกล่องอะลูมิเนียมที่ช่วยลดการสูญเสียแรงดันให้เหลือน้อยกว่า 0.1 บาร์ เครื่องปั๊มลมแบบใช้ความเย็นที่ช่วยประหยัดพลังงานนี้ ยังช่วยประหยัดพลังงานในกระบวนการอัดอากาศให้อย่างมีประสิทธิภาพอีกด้วย

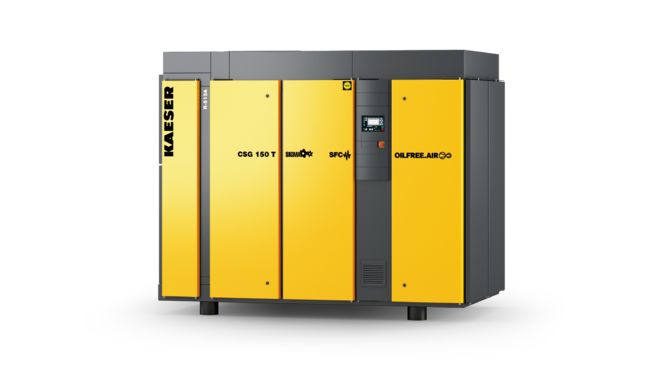

เครื่องปั๊มลมแบบสกรูโรตารีปราศจากน้ำมัน CSG ที่มีเครื่องทำลมแห้งเสริม

ดูแลรักษาง่าย

ชิ้นส่วนของเครื่องทำลมแห้งด้วยความเย็นสามารถเข้าถึงเพื่อซ่อมบำรุงได้สะดวกง่ายดายด้วยประตูด้านหน้าของชุดเครื่องจักร ทำให้การใช้งานและการซ่อมบำรุงทำได้สะดวกง่ายดาย

ดูด้านในของระบบทำลมแห้งแบบหมุนในตัว

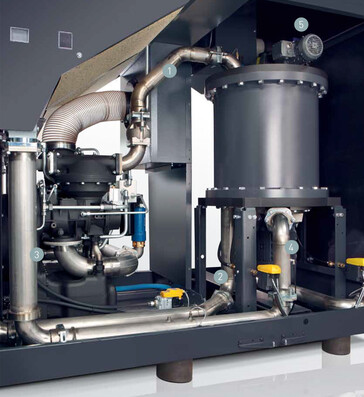

แผนภาพการติดตั้งเครื่องทำลมร้อนแบบหมุน i.HOC
  1. ทางเข้าของอากาศที่ปรับคุณภาพแล้ว
  2. ทางออกของอากาศที่ปรับคุณภาพแล้ว
  3. กับดักแยกการควบแน่น
  4. ทางเข้าของพัดลมเหวี่ยงหนีศูนย์
  5. ทางออกของ i.HOC
รายละเอียดของ i.HOC
i.HOC – ภาพตัดขวางและชิ้นส่วนประกอบ
  1. ทางเข้าของอากาศที่ปรับคุณภาพแล้ว
  2. ดรัม (สารดูดความชื้นซิลิกาเจล)
  3. ทางออกของอากาศที่ปรับคุณภาพแล้ว
  4. เครื่องระบายความร้อนขั้นตอนที่ 2
  5. กับดักแยกการควบแน่นภายนอก
  6. พัดลมเหวี่ยงหนีศูนย์
  7. ไดมิสเตอร์ (กับดักแยกละออง)
  8. ทางออกแกนหมุนของเครื่องทำลมแห้ง
  9. ดรัมมอเตอร์
  10. เซ็นเซอร์จุดน้ำค้างแรงดัน (เสริม)
ข้อมูลจำเพาะทางเทคนิค CSG W

รุ่นมาตรฐาน

รุ่นCSG 60 W CSG 75 W CSG 95 W
แรงดันขณะทำงาน บาร์ 6 8.6 11 6 8.6 11 6 8.6 11
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 6.99 5.79 4.93 8.41 7.3 6.31 10.08 8.96 7.67
แรงดันบวกสูงสุด บาร์ 6 8.6 11 6 8.6 11 6 8.6 11
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 37 45 55
ขนาด
ก x ล x ส มิลลิเมตร 		2,200 x 1,530 x 1,960 2,200 x 1,530 x 1,960 2,200 x 1,530 x 1,960
การเชื่อมต่อระบบอัดอากาศDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
ระดับความดันเสียง เดซิเบล 65 66 67
น้ำหนัก กิโลกรัม 2,500 2,550 2,550

รุ่นCSG 125 W CSG 150 W
แรงดันขณะทำงาน บาร์ 6 8.6 11 6 8.6 11
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 13.55 12.45 11.5 15.3 14.73 13.64
แรงดันบวกสูงสุด บาร์ 6 8.6 11 6 8.6 11
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 75 90
ขนาด
ก x ล x ส มิลลิเมตร 		2,200 x 1,530 x 1,960 2,200 x 1,530 x 1,960
การเชื่อมต่อระบบอัดอากาศDN65 PN16 DIN DN65 PN16 DIN
ระดับความดันเสียง เดซิเบล 68 69
น้ำหนัก กิโลกรัม 2,550 2,800

รุ่น SFC

รุ่นCSG 75 W SFC CSG 95 W SFC CSG 125 W SFC
แรงดันขณะทำงาน บาร์ 6 8.6 6 8.6 11 6 8.6 11
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 4.24 - 8.56 4.22 - 7.28 4.94 - 9.96 4.93 - 9.03 4.93 - 8.15 5.43 - 13.68 5.42 - 12.26 5.15 - 10.92
แรงดันบวกสูงสุด บาร์ 8.6 8.6 11 8.6 11
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 55 55 75 75
ขนาด
ก x ล x ส มิลลิเมตร 		2,200 x 1,530 x 1,960 2,200 x 1,530 x 1,960 2,200 x 1,530 x 1,960
การเชื่อมต่อระบบอัดอากาศDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
ระดับความดันเสียง เดซิเบล 67 68 69
น้ำหนัก กิโลกรัม 2,500 2,500 2,550 2,550

รุ่นCSG 150 W SFC
แรงดันขณะทำงาน บาร์ 6 8.6 11
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 5.44 - 16.4 5.42 - 14.82 5.41 - 13.6
แรงดันบวกสูงสุด บาร์ 6 8.6 11
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 90
ขนาด
ก x ล x ส มิลลิเมตร 		2,200 x 1,530 x 1,960
การเชื่อมต่อระบบอัดอากาศDN65 PN16 DIN
ระดับความดันเสียง เดซิเบล 70
น้ำหนัก กิโลกรัม 2,600

รุ่น RD

รุ่นCSG 60 W i.HOC CSG 75 W i.HOC CSG 95 W i.HOC
แรงดันขณะทำงาน บาร์ 6 8.6 11 6 8.6 11 6 8.6 11
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 6.99 5.79 4.93 8.41 7.3 6.31 10.08 8.96 7.67
แรงดันบวกสูงสุด บาร์ 6 8.6 11 6 8.6 11 6 8.6 11
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 37 45 55
จุดน้ำค้างของแรงดัน °C - - -
ขนาด
ก x ล x ส มิลลิเมตร 		2,900 x 1,530 x 1,960 2,900 x 1,530 x 1,960 2,900 x 1,530 x 1,960
การเชื่อมต่อระบบอัดอากาศDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
ระดับความดันเสียง เดซิเบล 65 66 67
น้ำหนัก กิโลกรัม 3,200 3,250 3,250

รุ่นCSG 125 W i.HOC CSG 150 W i.HOC
แรงดันขณะทำงาน บาร์ 6 8.6 11 6 8.6 11
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 13.55 12.45 11.5 15.3 14.73 13.64
แรงดันบวกสูงสุด บาร์ 6 8.6 11 6 8.6 11
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 75 90
จุดน้ำค้างของแรงดัน °C - -
ขนาด
ก x ล x ส มิลลิเมตร 		2,900 x 1,530 x 1,960 2,900 x 1,530 x 1,960
การเชื่อมต่อระบบอัดอากาศDN65 PN16 DIN DN65 PN16 DIN
ระดับความดันเสียง เดซิเบล 68 69
น้ำหนัก กิโลกรัม 3,250 3,500

รุ่น RD SFC

รุ่นCSG 75 W SFC i.HOC CSG 95 W SFC i.HOC CSG 125 W SFC i.HOC
แรงดันขณะทำงาน บาร์ 6 8.6 6 8.6 11 6 8.6 11
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 4.24 - 8.58 4.22 - 7.28 4.94 - 9.96 4.93 - 9.03 4.93 - 8.15 5.43 - 13.69 5.42 - 12.26 5.15 - 10.92
แรงดันบวกสูงสุด บาร์ 8.6 8.6 11 8.6 11
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 55 55 75 75
จุดน้ำค้างของแรงดัน °C - - -
ขนาด
ก x ล x ส มิลลิเมตร 		2,900 x 1,530 x 1,960 2,900 x 1,530 x 1,960 2,900 x 1,530 x 1,960
การเชื่อมต่อระบบอัดอากาศDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
ระดับความดันเสียง เดซิเบล 67 68 69
น้ำหนัก กิโลกรัม 3,200 3,200 3,250 3,250

รุ่นCSG 150 W SFC i.HOC
แรงดันขณะทำงาน บาร์ 6 8.6 11
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 5.44 - 16.41 5.42 - 14.84 5.41 - 13.6
แรงดันบวกสูงสุด บาร์ 6 8.6 11
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 90
จุดน้ำค้างของแรงดัน °C -
ขนาด
ก x ล x ส มิลลิเมตร 		2,900 x 1,530 x 1,960
การเชื่อมต่อระบบอัดอากาศDN65 PN16 DIN
ระดับความดันเสียง เดซิเบล 70
น้ำหนัก กิโลกรัม 3,300

เครื่องทำลมแห้งเสริม

รุ่นABT 130 ABT 150
การใช้พลังงาน กิโลวัตต์ 1.38 1.35
จุดน้ำค้างของแรงดัน °C 3 3
สารทำความเย็นR-513A R-513A
ค่าศักยภาพในการทำให้เกิดภาวะโลกร้อน631 631
ปริมาณสารทำความเย็น กิโลกรัม 1.5 1.1
มวลสารทำความเย็นเทียบเป็นก๊าซ CO2 เวลา 0.9 0.69
ระบบทำความเย็นแบบเฮอร์เมติก- -

ข้อมูลจำเพาะทางเทคนิค CSG A

รุ่นมาตรฐาน

รุ่นCSG 60 A CSG 75 A CSG 95 A
แรงดันขณะทำงาน บาร์ 6 8.6 11 6 8.6 11 6 8.6 11
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 6.81 5.6 4.72 8.24 7.11 6.11 9.91 8.78 7.47
แรงดันบวกสูงสุด บาร์ 6 8.6 11 6 8.6 11 6 8.6 11
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 37 45 55
ขนาด
ก x ล x ส มิลลิเมตร 		2,200 x 1,530 x 2,125 2,200 x 1,530 x 2,125 2,200 x 1,530 x 2,125
การเชื่อมต่อระบบอัดอากาศDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
ระดับความดันเสียง เดซิเบล 69 69 70
น้ำหนัก กิโลกรัม 2,500 2,550 2,550

รุ่นCSG 125 A CSG 150 A
แรงดันขณะทำงาน บาร์ 6 8.6 11 6 8.6 11
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 13.36 12.27 11.32 15.1 14.53 13.45
แรงดันบวกสูงสุด บาร์ 6 8.6 11 6 8.6 11
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 75 90
ขนาด
ก x ล x ส มิลลิเมตร 		2,200 x 1,530 x 2,125 2,200 x 1,530 x 2,125
การเชื่อมต่อระบบอัดอากาศDN65 PN16 DIN DN65 PN16 DIN
ระดับความดันเสียง เดซิเบล 71 72
น้ำหนัก กิโลกรัม 2,550 2,800

รุ่น T

รุ่นCSG 60 A T CSG 75 A T CSG 95 A T
แรงดันขณะทำงาน บาร์ 6 8.6 11 6 8.6 11 6 8.6 11
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 6.8 5.59 4.71 8.22 7.1 6.1 9.88 8.77 7.46
แรงดันบวกสูงสุด บาร์ 6 8.6 11 6 8.6 11 6 8.6 11
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 37 45 55
จุดน้ำค้างของแรงดัน °C 3 3 3
เครื่องทำลมแห้งชนิดเย็น (Refrigeration dryer)ABT 150 ABT 150 ABT 150
ขนาด
ก x ล x ส มิลลิเมตร 		2,580 x 1,530 x 2,125 2,580 x 1,530 x 2,125 2,580 x 1,530 x 2,125
การเชื่อมต่อระบบอัดอากาศDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
ระดับความดันเสียง เดซิเบล 69 69 70
น้ำหนัก กิโลกรัม 2,700 2,750 2,750

รุ่นCSG 125 A T CSG 150 A T
แรงดันขณะทำงาน บาร์ 6 8.6 11 8.6 11
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 13.33 12.24 11.3 14.51 13.43
แรงดันบวกสูงสุด บาร์ 6 8.6 11 8.6 11
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 75 90
จุดน้ำค้างของแรงดัน °C 3 3
เครื่องทำลมแห้งชนิดเย็น (Refrigeration dryer)ABT 150 ABT 150
ขนาด
ก x ล x ส มิลลิเมตร 		2,580 x 1,530 x 2,125 2,580 x 1,530 x 2,125
การเชื่อมต่อระบบอัดอากาศDN65 PN16 DIN DN65 PN16 DIN
ระดับความดันเสียง เดซิเบล 71 72
น้ำหนัก กิโลกรัม 2,750 3,000

รุ่น SFC

รุ่นCSG 75 A SFC CSG 95 A SFC CSG 125 A SFC
แรงดันขณะทำงาน บาร์ 6 8.6 6 8.6 11 6 8.6 11
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 4.04 - 8.27 4.02 - 6.98 4.75 - 9.79 4.73 - 8.71 4.71 - 7.82 5.25 - 13.32 5.22 - 11.9 4.93 - 10.58
แรงดันบวกสูงสุด บาร์ 8.6 8.6 11 8.6 11
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 55 55 75 75
ขนาด
ก x ล x ส มิลลิเมตร 		2,200 x 1,530 x 2,125 2,200 x 1,530 x 2,125 2,200 x 1,530 x 2,125
การเชื่อมต่อระบบอัดอากาศDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
ระดับความดันเสียง เดซิเบล 70 71 72
น้ำหนัก กิโลกรัม 2,500 2,500 2,550 2,550

รุ่นCSG 150 A SFC
แรงดันขณะทำงาน บาร์ 6 8.6 11
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 5.25 - 16.04 5.22 - 14.47 5.2 - 13.25
แรงดันบวกสูงสุด บาร์ 6 8.6 11
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 90
ขนาด
ก x ล x ส มิลลิเมตร 		2,200 x 1,530 x 2,125
การเชื่อมต่อระบบอัดอากาศDN65 PN16 DIN
ระดับความดันเสียง เดซิเบล 73
น้ำหนัก กิโลกรัม 2,600

รุ่น T-SFC

รุ่นCSG 75 A SFC T CSG 95 A SFC T CSG 125 A SFC T
แรงดันขณะทำงาน บาร์ 6 8.6 6 8.6 11 6 8.6 11
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 4.04 - 8.22 4.01 - 6.96 4.74 - 9.77 4.72 - 8.68 4.71 - 7.79 5.24 - 13.2 5.22 - 11.84 4.93 - 10.54
แรงดันบวกสูงสุด บาร์ 8.6 8.6 11 8.6 11
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 55 55 75 75
จุดน้ำค้างของแรงดัน °C 3 3 3
เครื่องทำลมแห้งชนิดเย็น (Refrigeration dryer)ABT 150 ABT 150 ABT 150
ขนาด
ก x ล x ส มิลลิเมตร 		2,580 x 1,530 x 2,125 2,580 x 1,530 x 2,125 2,580 x 1,530 x 2,125
การเชื่อมต่อระบบอัดอากาศDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
ระดับความดันเสียง เดซิเบล 70 71 72
น้ำหนัก กิโลกรัม 2,700 2,700 2,750 2,750

รุ่นCSG 150 A SFC T
แรงดันขณะทำงาน บาร์ 8.6 11
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 5.22 - 14.37 5.2 - 13.19
แรงดันบวกสูงสุด บาร์ 8.6 11
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 90
จุดน้ำค้างของแรงดัน °C 3
เครื่องทำลมแห้งชนิดเย็น (Refrigeration dryer)ABT 150
ขนาด
ก x ล x ส มิลลิเมตร 		2,580 x 1,530 x 2,125
การเชื่อมต่อระบบอัดอากาศDN65 PN16 DIN
ระดับความดันเสียง เดซิเบล 73
น้ำหนัก กิโลกรัม 2,800

รุ่น RD

รุ่นCSG 60 A i.HOC CSG 75 A i.HOC CSG 95 A i.HOC
แรงดันขณะทำงาน บาร์ 6 8.6 11 6 8.6 11 6 8.6 11
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 6.81 5.6 4.72 8.24 7.11 6.11 9.91 8.78 7.47
แรงดันบวกสูงสุด บาร์ 6 8.6 11 6 8.6 11 6 8.6 11
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 37 45 55
จุดน้ำค้างของแรงดัน °C - - -
ขนาด
ก x ล x ส มิลลิเมตร 		2,900 x 1,530 x 2,125 2,900 x 1,530 x 2,125 2,900 x 1,530 x 2,125
การเชื่อมต่อระบบอัดอากาศDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
ระดับความดันเสียง เดซิเบล 69 69 70
น้ำหนัก กิโลกรัม 3,200 3,250 3,250

รุ่นCSG 125 A i.HOC CSG 150 A i.HOC
แรงดันขณะทำงาน บาร์ 6 8.6 11 6 8.6 11
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 13.36 12.27 11.32 15.1 14.53 13.45
แรงดันบวกสูงสุด บาร์ 6 8.6 11 6 8.6 11
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 75 90
จุดน้ำค้างของแรงดัน °C - -
ขนาด
ก x ล x ส มิลลิเมตร 		2,900 x 1,530 x 2,125 2,900 x 1,530 x 2,125
การเชื่อมต่อระบบอัดอากาศDN65 PN16 DIN DN65 PN16 DIN
ระดับความดันเสียง เดซิเบล 71 72
น้ำหนัก กิโลกรัม 3,250 3,500

รุ่น RD SFC

รุ่นCSG 75 A SFC i.HOC CSG 95 A SFC i.HOC CSG 125 A SFC i.HOC
แรงดันขณะทำงาน บาร์ 6 8.6 6 8.6 11 6 8.6 11
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 4.04 - 8.29 4.02 - 6.99 4.75 - 9.79 4.73 - 8.71 4.71 - 7.82 5.25 - 13.32 5.22 - 11.9 4.93 - 10.58
แรงดันบวกสูงสุด บาร์ 8.6 8.6 11 8.6 11
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 55 55 75 75
จุดน้ำค้างของแรงดัน °C - - -
ขนาด
ก x ล x ส มิลลิเมตร 		2,900 x 1,530 x 2,125 2,900 x 1,530 x 2,125 2,900 x 1,530 x 2,125
การเชื่อมต่อระบบอัดอากาศDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
ระดับความดันเสียง เดซิเบล 70 71 72
น้ำหนัก กิโลกรัม 3,200 3,200 3,250 3,250

รุ่นCSG 150 A SFC i.HOC
แรงดันขณะทำงาน บาร์ 6 8.6 11
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 5.25 - 16.04 5.22 - 14.5 5.2 - 13.25
แรงดันบวกสูงสุด บาร์ 6 8.6 11
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 90
จุดน้ำค้างของแรงดัน °C -
ขนาด
ก x ล x ส มิลลิเมตร 		2,900 x 1,530 x 2,125
การเชื่อมต่อระบบอัดอากาศDN65 PN16 DIN
ระดับความดันเสียง เดซิเบล 73
น้ำหนัก กิโลกรัม 3,300

เครื่องทำลมแห้งเสริม

รุ่นABT 130 ABT 150
การใช้พลังงาน กิโลวัตต์ 1.38 1.35
จุดน้ำค้างของแรงดัน °C 3 3
สารทำความเย็นR-513A R-513A
ค่าศักยภาพในการทำให้เกิดภาวะโลกร้อน631 631
ปริมาณสารทำความเย็น กิโลกรัม 1.5 1.1
มวลสารทำความเย็นเทียบเป็นก๊าซ CO2 เวลา 0.9 0.69
ระบบทำความเย็นแบบเฮอร์เมติก- -

ข้อมูลจำเพาะทางเทคนิค DSG-2 W

รุ่นมาตรฐาน

รุ่นDSG 140-2 W DSG 180-2 W DSG 220-2 W
แรงดันขณะทำงาน บาร์ 8 10 4 6 8 10 4 6 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 13.18 13.12 21.7 19.2 18.4 16.1 26.15 23 21.6 19.1
แรงดันบวกสูงสุด บาร์ 8 10 4 6 8 10 4 6 8 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 90 110 132
ขนาด
ก x ล x ส มิลลิเมตร 		3,435 x 1,750 x 2,060 3,435 x 1,750 x 2,060 3,435 x 1,750 x 2,060
การเชื่อมต่อระบบอัดอากาศDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
ระดับความดันเสียง เดซิเบล 69 70 71
น้ำหนัก กิโลกรัม 3,100 3,250 3,350

รุ่นDSG 260-2 W DSG 290-2 W
แรงดันขณะทำงาน บาร์ 4 6 8 10 4 6 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 28.61 26.1 26 22.9 28.6 28.55 28.5 26
แรงดันบวกสูงสุด บาร์ 4 8 10 8 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 160 200
ขนาด
ก x ล x ส มิลลิเมตร 		3,435 x 1,750 x 2,060 3,435 x 1,750 x 2,060
การเชื่อมต่อระบบอัดอากาศDN80 PN16 DIN DN80 PN16 DIN
ระดับความดันเสียง เดซิเบล 74 75
น้ำหนัก กิโลกรัม 3,500 3,700

รุ่น SFC

รุ่นDSG 180-2 SFC W DSG 220-2 SFC W DSG 260-2 SFC W
แรงดันขณะทำงาน บาร์ 4 6 8 10 4 6 8 10 4 6 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 8.58 - 22.52 9.46 - 20.79 8.51 - 18.56 9.54 - 16.43 7.84 - 22.51 8.68 - 22.45 9.51 - 21.8 9.95 - 19.5 8.59 - 27.71 9.36 - 27.66 9.62 - 25.44 10.3 - 23.3
แรงดันบวกสูงสุด บาร์ 6 10 8.5 10 7 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 110 132 160
ขนาด
ก x ล x ส มิลลิเมตร 		3,435 x 1,750 x 2,060 3,435 x 1,750 x 2,060 3,435 x 1,750 x 2,060
การเชื่อมต่อระบบอัดอากาศDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
ระดับความดันเสียง เดซิเบล 71 72 75
น้ำหนัก กิโลกรัม 3,850 3,950 4,100

รุ่นDSG 290-2 SFC W
แรงดันขณะทำงาน บาร์ 4 6 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 9.07 - 30.09 10.27 - 30.05 11.47 - 30 12.33 - 28
แรงดันบวกสูงสุด บาร์ 8.5 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 200
ขนาด
ก x ล x ส มิลลิเมตร 		3,435 x 1,750 x 2,060
การเชื่อมต่อระบบอัดอากาศDN80 PN16 DIN
ระดับความดันเสียง เดซิเบล 76
น้ำหนัก กิโลกรัม 4,300

รุ่น RD

รุ่นDSG 140-2 i.HOC W DSG 180-2 i.HOC W DSG 220-2 i.HOC W
แรงดันขณะทำงาน บาร์ 8 10 6 8 10 6 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 13.18 13.12 19.2 18.4 16.1 23 21.6 19.1
แรงดันบวกสูงสุด บาร์ 8 10 6 8 10 6 8 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 90 110 132
จุดน้ำค้างของแรงดัน °C -32 -36 -24 -33 -36 -24 -33 -36
ขนาด
ก x ล x ส มิลลิเมตร 		4,270 x 1,750 x 2,060 4,270 x 1,750 x 2,060 4,270 x 1,750 x 2,060
การเชื่อมต่อระบบอัดอากาศDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
ระดับความดันเสียง เดซิเบล 69 70 71
น้ำหนัก กิโลกรัม 4,200 4,350 4,450

รุ่นDSG 260-2 i.HOC W DSG 290-2 i.HOC W
แรงดันขณะทำงาน บาร์ 6 8 10 6 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 26.1 26 22.9 28.55 28.5 26
แรงดันบวกสูงสุด บาร์ 8 10 8 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 160 200
จุดน้ำค้างของแรงดัน °C -25 -33 -36 -24 -33 -36
ขนาด
ก x ล x ส มิลลิเมตร 		4,270 x 1,750 x 2,060 4,270 x 1,750 x 2,060
การเชื่อมต่อระบบอัดอากาศDN80 PN16 DIN DN80 PN16 DIN
ระดับความดันเสียง เดซิเบล 74 75
น้ำหนัก กิโลกรัม 4,600 4,800

รุ่น RD SFC

รุ่นDSG 180-2 i.HOC SFC W DSG 220-2 i.HOC SFC W DSG 260-2 i.HOC SFC W
แรงดันขณะทำงาน บาร์ 6 8 10 6 8 10 6 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 9.46 - 20.79 8.51 - 18.56 9.54 - 16.43 8.68 - 22.45 9.51 - 21.8 9.95 - 19.5 9.36 - 27.66 9.62 - 25.44 10.3 - 23.3
แรงดันบวกสูงสุด บาร์ 6 10 8.5 10 7 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 110 132 160
จุดน้ำค้างของแรงดัน °C -24 -32 -36 -25 -33 -36 -25 -33 -36
ขนาด
ก x ล x ส มิลลิเมตร 		4,270 x 1,750 x 2,060 4,270 x 1,750 x 2,060 4,270 x 1,750 x 2,060
การเชื่อมต่อระบบอัดอากาศDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
ระดับความดันเสียง เดซิเบล 71 72 75
น้ำหนัก กิโลกรัม 4,950 5,050 5,200

รุ่นDSG 290-2 i.HOC SFC W
แรงดันขณะทำงาน บาร์ 6 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 10.27 - 30.05 11.47 - 30 12.33 - 28
แรงดันบวกสูงสุด บาร์ 8.5 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 200
จุดน้ำค้างของแรงดัน °C -25 -33 -36
ขนาด
ก x ล x ส มิลลิเมตร 		4,270 x 1,750 x 2,060
การเชื่อมต่อระบบอัดอากาศDN80 PN16 DIN
ระดับความดันเสียง เดซิเบล 76
น้ำหนัก กิโลกรัม 5,400

ข้อมูลจำเพาะทางเทคนิค DSG-2 A

รุ่นมาตรฐาน

รุ่นDSG 140-2 A DSG 180-2 A DSG 220-2 A
แรงดันขณะทำงาน บาร์ 8 10 4 6 8 10 4 6 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 13.18 13.12 21.7 19.2 18.4 16.1 26.15 23 21.6 19.1
แรงดันบวกสูงสุด บาร์ 8 10 4 6 8 10 4 6 8 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 90 110 132
ขนาด
ก x ล x ส มิลลิเมตร 		3,435 x 1,750 x 2,385 3,435 x 1,750 x 2,385 3,435 x 1,750 x 2,385
การเชื่อมต่อระบบอัดอากาศDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
ระดับความดันเสียง เดซิเบล 77 78 78
น้ำหนัก กิโลกรัม 3,400 3,550 3,650

รุ่นDSG 260-2 A DSG 290-2 A
แรงดันขณะทำงาน บาร์ 4 6 8 10 6 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 28.61 26.1 26 22.9 28.55 28.5 26
แรงดันบวกสูงสุด บาร์ 4 8 10 8 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 160 200
ขนาด
ก x ล x ส มิลลิเมตร 		3,435 x 1,750 x 2,385 3,435 x 1,750 x 2,385
การเชื่อมต่อระบบอัดอากาศDN80 PN16 DIN DN80 PN16 DIN
ระดับความดันเสียง เดซิเบล 79 81
น้ำหนัก กิโลกรัม 3,800 4,000

รุ่น SFC

รุ่นDSG 180-2 SFC A DSG 220-2 SFC A DSG 260-2 SFC A
แรงดันขณะทำงาน บาร์ 4 6 8 10 4 6 8 10 4 6 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 8.58 - 22.52 9.46 - 20.79 8.51 - 18.56 9.54 - 16.43 7.84 - 22.51 8.68 - 22.45 9.51 - 21.8 9.95 - 19.5 8.59 - 27.71 9.36 - 27.66 9.62 - 25.44 10.3 - 23.3
แรงดันบวกสูงสุด บาร์ 6 10 8.5 10 7 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 110 132 160
ขนาด
ก x ล x ส มิลลิเมตร 		3,435 x 1,750 x 2,385 3,435 x 1,750 x 2,385 3,435 x 1,750 x 2,385
การเชื่อมต่อระบบอัดอากาศDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
ระดับความดันเสียง เดซิเบล 79 79 80
น้ำหนัก กิโลกรัม 4,150 4,250 4,400

รุ่นDSG 290-2 SFC A
แรงดันขณะทำงาน บาร์ 4 6 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 9.07 - 30.09 10.27 - 30.05 11.47 - 30 12.33 - 28
แรงดันบวกสูงสุด บาร์ 8.5 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 200
ขนาด
ก x ล x ส มิลลิเมตร 		3,435 x 1,750 x 2,385
การเชื่อมต่อระบบอัดอากาศDN80 PN16 DIN
ระดับความดันเสียง เดซิเบล 82
น้ำหนัก กิโลกรัม 4,600

รุ่น RD

รุ่นDSG 140-2 i.HOC A DSG 180-2 i.HOC A DSG 220-2 i.HOC A
แรงดันขณะทำงาน บาร์ 8 10 6 8 10 6 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 13.18 13.12 19.2 18.4 16.1 23 21.6 19.1
แรงดันบวกสูงสุด บาร์ 8 10 6 8 10 6 8 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 90 110 132
จุดน้ำค้างของแรงดัน °C -34 -36 -26 -33 -36 -26 -33 -35
ขนาด
ก x ล x ส มิลลิเมตร 		4,270 x 1,750 x 2,385 4,270 x 1,750 x 2,385 4,270 x 1,750 x 2,385
การเชื่อมต่อระบบอัดอากาศDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
ระดับความดันเสียง เดซิเบล 77 78 78
น้ำหนัก กิโลกรัม 4,500 4,650 4,750

รุ่นDSG 260-2 i.HOC A DSG 290-2 i.HOC A
แรงดันขณะทำงาน บาร์ 6 8 10 6 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 26.1 26 22.9 28.55 28.5 26
แรงดันบวกสูงสุด บาร์ 8 10 8 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 160 200
จุดน้ำค้างของแรงดัน °C -25 -32 -34 -24 -31 -33
ขนาด
ก x ล x ส มิลลิเมตร 		4,270 x 1,750 x 2,385 4,270 x 1,750 x 2,385
การเชื่อมต่อระบบอัดอากาศDN80 PN16 DIN DN80 PN16 DIN
ระดับความดันเสียง เดซิเบล 79 81
น้ำหนัก กิโลกรัม 4,900 5,100

รุ่น RD SFC

รุ่นDSG 180-2 i.HOC SFC A DSG 220-2 i.HOC SFC A DSG 260-2 i.HOC SFC A
แรงดันขณะทำงาน บาร์ 6 8 10 6 8 10 6 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 9.46 - 20.79 8.51 - 18.56 9.54 - 16.43 8.68 - 22.45 9.51 - 21.8 9.95 - 19.5 9.36 - 27.66 9.62 - 25.44 10.3 - 23.3
แรงดันบวกสูงสุด บาร์ 6 10 8.5 10 7 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 110 132 160
จุดน้ำค้างของแรงดัน °C -26 -33 -36 -26 -32 -35 -25 -31 -34
ขนาด
ก x ล x ส มิลลิเมตร 		4,270 x 1,750 x 2,385 4,270 x 1,750 x 2,385 4,270 x 1,750 x 2,385
การเชื่อมต่อระบบอัดอากาศDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
ระดับความดันเสียง เดซิเบล 79 79 80
น้ำหนัก กิโลกรัม 5,250 5,350 5,500

รุ่นDSG 290-2 i.HOC SFC A
แรงดันขณะทำงาน บาร์ 6 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 10.27 - 30.05 11.47 - 30 12.33 - 28
แรงดันบวกสูงสุด บาร์ 8.5 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 200
จุดน้ำค้างของแรงดัน °C -24 -30 -33
ขนาด
ก x ล x ส มิลลิเมตร 		4,270 x 1,750 x 2,385
การเชื่อมต่อระบบอัดอากาศDN80 PN16 DIN
ระดับความดันเสียง เดซิเบล 82
น้ำหนัก กิโลกรัม 5,700

ข้อมูลจำเพาะทางเทคนิค FSG-2 A

รุ่นมาตรฐาน

รุ่นFSG 300-2 A FSG 350-2 A FSG 420-2 A
แรงดันขณะทำงาน บาร์ 4 6 8 4 6 8 10 4 6 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 35.12 29.4 29.3 42.15 37.3 34.9 29.2 50.14 45.7 42 37.1
แรงดันบวกสูงสุด บาร์ 4 8 4 6 8 10 4 6 8 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 160 200 250
ขนาด
ก x ล x ส มิลลิเมตร 		3,860 x 2,075 x 2,730 3,860 x 2,075 x 2,730 3,860 x 2,075 x 2,730
การเชื่อมต่อระบบอัดอากาศDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
ระดับความดันเสียง เดซิเบล 78 78 80
น้ำหนัก กิโลกรัม 5,550 5,750 5,950

รุ่นFSG 450-2 A FSG 500-2 A
แรงดันขณะทำงาน บาร์ 6 8 10 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 50.1 45.6 41.9 50 45.6
แรงดันบวกสูงสุด บาร์ 6 8 10 8 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 315 315
ขนาด
ก x ล x ส มิลลิเมตร 		3,860 x 2,075 x 2,730 3,860 x 2,075 x 2,730
การเชื่อมต่อระบบอัดอากาศDN150 PN16 DIN DN150 PN16 DIN
ระดับความดันเสียง เดซิเบล 81 82
น้ำหนัก กิโลกรัม 6,250 6,250

รุ่น SFC

รุ่นFSG 420-2 SFC A FSG 500-2 SFC A FSG 520-2 SFC A
แรงดันขณะทำงาน บาร์ 4 6 8 10 4 6 8 10 4 6 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 12.95 - 45.84 14.79 - 42.18 16.63 - 38.52 18.48 - 34.85 15.48 - 50.77 16.94 - 48.66 18.41 - 44.93 19.88 - 41.21 15.48 - 50.77 16.94 - 50.7 18.4 - 50.63 19.88 - 48.59
แรงดันบวกสูงสุด บาร์ 10 10 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 250 315 355
ขนาด
ก x ล x ส มิลลิเมตร 		3,860 x 2,075 x 2,730 3,860 x 2,075 x 2,730 3,860 x 2,075 x 2,730
การเชื่อมต่อระบบอัดอากาศDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
ระดับความดันเสียง เดซิเบล 81 83 84
น้ำหนัก กิโลกรัม 6,550 7,000 7,600

รุ่น RD

รุ่นFSG 300-2 i.HOC A FSG 350-2 i.HOC A FSG 420-2 i.HOC A
แรงดันขณะทำงาน บาร์ 6 8 6 8 10 6 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 29.4 29.3 37.3 34.9 29.2 45.7 42 37.1
แรงดันบวกสูงสุด บาร์ 8 6 8 10 6 8 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 160 200 250
จุดน้ำค้างของแรงดัน °C -22 -31 -20 -29 -34 -19 -28 -32
ขนาด
ก x ล x ส มิลลิเมตร 		4,630 x 2,075 x 2,730 4,630 x 2,075 x 2,730 4,630 x 2,075 x 2,730
การเชื่อมต่อระบบอัดอากาศDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
ระดับความดันเสียง เดซิเบล 78 78 80
น้ำหนัก กิโลกรัม 6,750 6,950 7,150

รุ่นFSG 450-2 i.HOC A FSG 500-2 i.HOC A
แรงดันขณะทำงาน บาร์ 8 10 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 45.6 41.9 50 45.6
แรงดันบวกสูงสุด บาร์ 8 10 8 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 315 315
จุดน้ำค้างของแรงดัน °C -27 -31 -26 -30
ขนาด
ก x ล x ส มิลลิเมตร 		4,630 x 2,075 x 2,730 4,630 x 2,075 x 2,730
การเชื่อมต่อระบบอัดอากาศDN150 PN16 DIN DN150 PN16 DIN
ระดับความดันเสียง เดซิเบล 81 82
น้ำหนัก กิโลกรัม 7,450 7,450

รุ่น RD SFC

รุ่นFSG 420-2 i.HOC SFC A FSG 500-2 i.HOC SFC A FSG 520-2 i.HOC SFC A
แรงดันขณะทำงาน บาร์ 6 8 10 6 8 10 6 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 14.79 - 42.18 16.63 - 38.52 18.48 - 34.85 16.94 - 48.66 18.41 - 44.93 19.88 - 41.21 16.94 - 50.7 18.4 - 50.63 19.88 - 48.59
แรงดันบวกสูงสุด บาร์ 10 10 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 250 315 355
จุดน้ำค้างของแรงดัน °C -22 -28 -32 -18 -26 -31 -21 -26 -29
ขนาด
ก x ล x ส มิลลิเมตร 		4,630 x 2,075 x 2,730 4,630 x 2,075 x 2,730 4,630 x 2,075 x 2,730
การเชื่อมต่อระบบอัดอากาศDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
ระดับความดันเสียง เดซิเบล 81 83 84
น้ำหนัก กิโลกรัม 7,750 8,200 8,800

ข้อมูลจำเพาะทางเทคนิค FSG-2 W

รุ่นมาตรฐาน

รุ่นFSG 300-2 W FSG 350-2 W FSG 420-2 W
แรงดันขณะทำงาน บาร์ 4 6 8 4 6 8 10 4 6 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 35.12 29.4 29.3 42.15 37.3 34.9 29.2 50.14 45.7 42 37.1
แรงดันบวกสูงสุด บาร์ 4 8 4 6 8 10 4 6 8 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 160 200 250
ขนาด
ก x ล x ส มิลลิเมตร 		3,650 x 2,075 x 2,220 3,650 x 2,075 x 2,220 3,650 x 2,075 x 2,220
การเชื่อมต่อระบบอัดอากาศDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
ระดับความดันเสียง เดซิเบล 74 75 75
น้ำหนัก กิโลกรัม 5,250 5,450 5,650

รุ่นFSG 450-2 W FSG 500-2 W FSG 520-2 W
แรงดันขณะทำงาน บาร์ 6 8 10 8 10 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 50.1 45.6 41.9 50 45.6 50
แรงดันบวกสูงสุด บาร์ 6 8 10 8 10 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 315 315 355
ขนาด
ก x ล x ส มิลลิเมตร 		3,650 x 2,075 x 2,220 3,650 x 2,075 x 2,220 3,650 x 2,075 x 2,220
การเชื่อมต่อระบบอัดอากาศDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
ระดับความดันเสียง เดซิเบล 75 76 77
น้ำหนัก กิโลกรัม 5,950 5,950 6,550

รุ่น SFC

รุ่นFSG 420-2 SFC W FSG 500-2 SFC W FSG 520-2 SFC W
แรงดันขณะทำงาน บาร์ 4 6 8 10 4 6 8 10 4 6 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 12.95 - 48.53 14.79 - 44.56 16.63 - 40.57 18.48 - 36.54 15.48 - 50.77 16.94 - 50.7 18.41 - 47.53 19.88 - 43.57 15.48 - 50.77 16.94 - 50.7 18.41 - 50.64 19.88 - 50.57
แรงดันบวกสูงสุด บาร์ 10 10 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 250 315 355
ขนาด
ก x ล x ส มิลลิเมตร 		3,650 x 2,075 x 2,220 3,650 x 2,075 x 2,220 3,650 x 2,075 x 2,220
การเชื่อมต่อระบบอัดอากาศDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
ระดับความดันเสียง เดซิเบล 76 77 78
น้ำหนัก กิโลกรัม 6,250 6,700 7,300

รุ่น RD

รุ่นFSG 300-2 i.HOC W FSG 350-2 i.HOC W FSG 420-2 i.HOC W
แรงดันขณะทำงาน บาร์ 6 8 6 8 10 6 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 29.4 29.3 37.3 34.9 29.2 45.7 42 37.1
แรงดันบวกสูงสุด บาร์ 8 6 8 10 6 8 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 160 200 250
จุดน้ำค้างของแรงดัน °C -22 -30 -22 -31 -35 -22 -31 -35
ขนาด
ก x ล x ส มิลลิเมตร 		4,475 x 2,075 x 2,220 4,475 x 2,075 x 2,220 4,475 x 2,075 x 2,220
การเชื่อมต่อระบบอัดอากาศDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
ระดับความดันเสียง เดซิเบล 74 75 75
น้ำหนัก กิโลกรัม 6,400 6,600 6,800

รุ่นFSG 450-2 i.HOC W FSG 500-2 i.HOC W FSG 520-2 i.HOC W
แรงดันขณะทำงาน บาร์ 6 8 10 8 10 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 50.1 45.6 41.9 50 45.6 50
แรงดันบวกสูงสุด บาร์ 6 8 10 8 10 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 315 315 355
จุดน้ำค้างของแรงดัน °C -22 -31 -35 -31 -35 -35
ขนาด
ก x ล x ส มิลลิเมตร 		4,475 x 2,075 x 2,220 4,475 x 2,075 x 2,220 4,475 x 2,075 x 2,220
การเชื่อมต่อระบบอัดอากาศDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
ระดับความดันเสียง เดซิเบล 75 76 77
น้ำหนัก กิโลกรัม 7,100 7,100 7,700

รุ่น RD SFC

รุ่นFSG 420-2 i.HOC SFC W FSG 500-2 i.HOC SFC W FSG 520-2 i.HOC SFC W
แรงดันขณะทำงาน บาร์ 6 8 10 6 8 10 6 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 14.79 - 44.56 16.63 - 40.57 18.48 - 36.54 16.94 - 50.7 18.41 - 47.53 19.88 - 43.57 16.94 - 50.7 18.41 - 50.64 19.88 - 50.57
แรงดันบวกสูงสุด บาร์ 10 10 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 250 315 355
จุดน้ำค้างของแรงดัน °C -25 -31 -35 -23 -30 -35 -23 -30 -35
ขนาด
ก x ล x ส มิลลิเมตร 		4,475 x 2,075 x 2,220 4,475 x 2,075 x 2,220 4,475 x 2,075 x 2,220
การเชื่อมต่อระบบอัดอากาศDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
ระดับความดันเสียง เดซิเบล 76 77 78
น้ำหนัก กิโลกรัม 7,400 7,850 8,450

พิมพ์หน้านี้
