ระบบระบายของเหลวควบคุมด้วยไฟฟ้า ECO-DRAIN


การสูญเสียอากาศอัดเป็นศูนย์

ระบบระบายของเหลวจะกำจัดของเหลวแยกต่างหากในเครื่องแยกแบบหมุนเหวี่ยง ถังเก็บลม เครื่องดูดความชื้นแบบใช้สารทำความเย็น และตัวกรองจากระบบอากาศอัด ซึ่งทุกชิ้นส่วนสามารถถอดออกได้เพื่อการบำบัดอากาศอัดที่มีประสิทธิภาพและให้อากาศอัดที่ปราศจากสิ่งรบกวน

ระบบระบายของเหลวอิเล็กทรอนิกส์ ECO-DRAIN จาก Kaeser ช่วยประหยัดได้อย่างมีประสิทธิภาพและคุณภาพเชื่อถือได้ ด้วยแนวคิดระบบควบคุมแบบแยกชิ้นส่วนได้ที่ทำงานเป็นอิสระจากกลไกวาล์วต้านทานสิ่งสกปรกพร้อมควบคุมปริมาณของเหลว รวมถึงคอนแท็กต์สัญญาณเตือนที่ใช้งานได้กับระบบเครือข่าย (ตั้งแต่รุ่น 31 และรุ่นที่สูงกว่า)

ระบบบำบัดของเหลว ECO-DRAIN มาพร้อมเครื่องปั๊มลมปริมาณลมสูงสุด 1700 ลบ.ม./นาที Kaeser ยังนำเสนอเวอร์ชั่นผลิตภัณฑ์ที่เหมาะสมสำหรับการใช้งานพิเศษที่เจาะจง เช่น ระบบของเหลวที่เป็นอันตราย การทำงานด้วยแรงดันสูงสุดถึง 63 บาร์ รวมถึงในสุญญากาศหรือบริเวณเยือกแข็ง

ข้อดีสำหรับคุณ

  • การสูญเสียอากาศอัดเป็นศูนย์
    เมื่อเซ็นเซอร์ระดับความต้านทานของ ECO-DRAIN รายงานระบบของของเหลวสูงสุดที่ถึงขีดกำหนด อุปกรณ์ควบคุมอิเล็กทรอนิกส์จะเปิดปิดไดอะแฟรมวาล์วในเวลาที่แม่นยำที่สุด ระบายออกของเหลวที่รวบรวมได้ด้วยระบบที่มีการสูญเสียอากาศอัดเป็นศูนย์ ซึ่งจะช่วยประหยัดพลังงานได้มากเลยทีเดียว
  • ระบบระบายของเหลวที่เชื่อถือได้ แม้ในสภาพที่มีตะกอนปน
    เซ็นเซอร์ระดับตัวต้านทานจะตรวจจับระดับของของเหลวที่เพิ่มขึ้นโดยไม่ต้องใช้ชิ้นส่วนเชิงกลและปราศจากข้อผิดพลาด ท่อนำร่องไปยังวาล์วสะอาดปราศจากสิ่งสกปรกอยู่เสมอ นอกจากนี้ การใช้งานวาล์วไดอะแฟรมอัพสตรีมมีเส้นผ่านศูนย์กลางขนาดใหญ่ที่เห็นได้ชัดเจน คุณสมบัติทั้งหมดนี้ผสานรวมเข้ากับระบบระบายของเหลวที่เชื่อถือได้แม้ในสภาพที่มีตะกอนหรือมีน้ำมันมาก
  • การซ่อมบำรุงที่สะดวกง่ายดาย ไม่ต้องใช้ผู้เชี่ยวชาญ
    ชุดซ่อมบำรุงสำหรับรุ่น 30, 31 และ 32 มาพร้อมชิ้นส่วนงานซ่อมบำรุงทุกชุดในอุปกรณ์รวมเพียงชิ้นเดียว สามารถล็อคในตำแหน่งและติดตั้งได้กับชุดอุปกรณ์ควบคุมด้วยระบบ "คลิก” พร้อมป้องกันข้อผิดพลาดการเปลี่ยนซีล ชุดซ่อมบำรุงผ่านการทดสอบการใช้งานประสิทธิภาพ 100% ก่อนจำหน่าย ให้อายุการใช้งานยาวนานและสามารถเปลี่ยนทดแทนได้โดยไม่ต้องใช้ผู้เชี่ยวชาญ
คู่หูสมบูรณ์แบบ: ระบบแยกน้ำมัน/น้ำ AQUAMAT
ตัวแยกน้ำมัน/น้ำ Aquamat i.CF 60

เคล็ดลับของเรา: ใช้ประโยชน์จากการบำบัดของเหลวที่คุ้มทุนและเป็นไปตามกฎหมาย ก่อนจะปล่อยเข้าสู่ระบบบำบัดน้ำปกติด้วยระบบแยกน้ำมัน/น้ำ AQUAMAT



รายละเอียดผลิตภัณฑ์

การออกแบบ

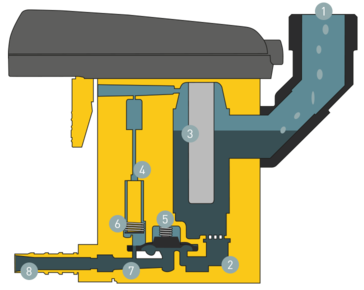

การออกแบบระบบระบายของเหลว ECO-DRAIN
  1. ทางเข้าของเหลว
  2. ถังเก็บรวบรวม
  3. เซ็นเซอร์ระดับ
  4. วาล์วโซลินอยด์
  5. ไดอะแฟรมวาล์ว
  6. ท่อสมดุล
  7. ซีทวาล์ว
  8. ท่อระบาย
ระบบบูรณาการภายในสเตชั่นปั๊มลม

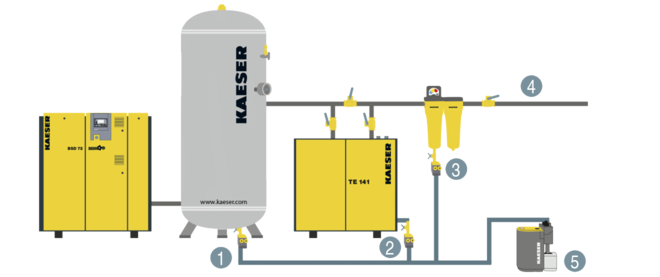

เครื่องระบายน้ำแบบอัตโนมัติ (ECO DRAIN Condensate Drain): ระบบบูรณาการภายในสถานีอากาศอัด
  1. ECO-DRAIN
  2. ECO-DRAIN
  3. ECO-DRAIN
  1. ระบบท่อลม
  2. AQUAMAT

จุดรวบรวมทั้งหมดจะต้องเข้ากันได้ดีกับการใช้งานที่เชื่อถือได้ของระบบระบายของเหลว ผลลัพธ์ที่ดีที่สุดประสบผลด้วยระบบระบายของเหลวที่มีการควบคุมด้วยระบบอิเล็กทรอนิกส์

ข้อมูลจำเพาะทางเทคนิค

ดูข้อมูลจำเพาะทางเทคนิคได้ในแผ่นพับนี้:
