เครื่องปั๊มลมแบบสกรูโรตารีรุ่นออยล์ฟรีที่มีระบบระบายความร้อนด้วยน้ำ


อุปกรณ์ประหยัดพลังงานขนาดกะทัดรัด

ด้วยแรงขับเคลื่อนและระบบระบายความร้อนที่ปรับปรุงใหม่และมีประสิทธิภาพ ทำให้ค่าการใช้พลังงานของเราต่ำมาก
หากคุณใช้งานระบบการนำความร้อนกลับมาใช้ใหม่ของ Kaeser เพิ่มเติม คุณสามารถประหยัดค่าใช้จ่ายในการทำความร้อนได้อย่างมาก ปรึกษาผู้เชี่ยวชาญของเราเพื่อขอคำแนะนำ!
ยิ่งไปกว่านั้น ด้วยการออกแบบกะทัดรัดและท่อปล่อยควันเสียขนาดค่อนข้างเล็ก ทำให้เครื่องปั๊มลมแบบสกรูโรตารีปราศจากน้ำมันที่มีระบบระบายความร้อนด้วยน้ำของเราสามารถติดตั้งในห้องปั๊มลมขนาดเล็กที่มีเพดานต่ำได้

  • อัตราการไหลตั้งแต่ 4.2 ถึง 51 ลบ.ม./นาที
  • พร้อมรุ่นพีคโหลดที่มีระบบควบคุมความเร็วหลายระดับและตัวแปลงความถี่ (รุ่น SFC)
  • นอกจากนี้ยังมีรุ่นระบบทำลมแห้งแบบหมุน i.HOC ในตัว

ประโยชน์ที่คุณจะได้

  • ลมที่อัดออกมามีอุณหภูมิต่ำเป็นพิเศษ:
    ชุดท่อของเครื่องระบายความร้อนด้วยอากาศ/น้ำจำนวนสองตัวประกอบด้วยท่อสแตนเลสสตีลคุณภาพสูงที่มีรูปแบบตะแกรงอลูมิเนียมม้วนเพื่อประสิทธิภาพการถ่ายเทความร้อนที่เหมาะสม
  • ประหยัดค่าใช้จ่ายด้วยการนำพลังงานความร้อนกลับมาใช้ใหม่:
    ด้วยระบบการนำพลังงานความร้อนกลับมาใช้ใหม่ของ Kaeser ความร้อนจากเครื่องปั๊มลมสามารถนำกลับมาใช้ใหม่ได้ถึง 96% เช่น น้ำร้อน อุณหภูมิ +90°C
  • การซ่อมบำรุงง่ายเป็นพิเศษ:
    เครื่องระบายความร้อนด้วยอากาศ/น้ำสำหรับขั้นตอนการอัดอากาศขั้นที่หนึ่่งและสองติดตั้งอยู่ในตัวเครื่องต่างกัน แต่ละตัวสามารถเข้าถึงได้สะดวกด้วยประตูสำหรับซ่อมบำรุงขนาดใหญ่

จุดเด่นของรุ่น CSG ที่ระบายความร้อนด้วยน้ำของเรา

ขนาดกะทัดรัดและระบายความร้อนได้อย่างดีเยี่ยม

รูปแบบเกล็ดหิมะในท่อส่งอากาศทั้งหมดเพื่อการระบายความร้อนที่ดีที่สุด

เพื่อการระบายความร้อนที่สมบูรณ์แบบ ท่อส่งอากาศทั้งหมดมาพร้อมรูปแบบเกล็ดหิมะที่ล้ำสมัย ซึ่งมีข้อดีหลายประการ: รูปแบบนี้มีพื้นที่ถ่ายเทความร้อนสูงขึ้น 46% ทำให้ความยาวของตัวแลกเปลี่ยนความร้อนลดลง 10% และลดขนาดของเครื่องปั๊มลมลง 19%

การไหลของน้ำหล่อเย็นที่ปรับให้เหมาะสมที่สุด

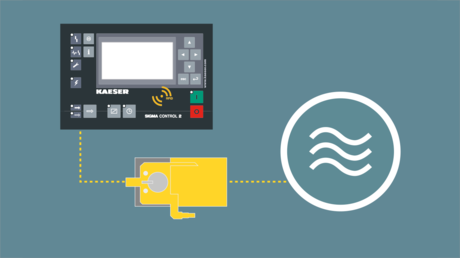

เครื่องปั๊มลม CSG แบบระบายความร้อนด้วยน้ำมาพร้อมวาล์วควบคุมน้ำ ซึ่งปรับการไหลของน้ำหล่อเย็นให้เหมาะสมสำหรับผู้บริโภคทั้งหมดที่ต้องใช้กระบวนการดาวน์สตรีมจากตัวแลกเปลี่ยนความร้อน ทำให้มั่นใจได้ถึงการใช้น้ำหล่อเย็นที่คุ้มค่าและยั่งยืน นอกจากนี้ KAESER ยังใช้วาล์วควบคุมที่ปิดสนิทเมื่อปิดช่องระบายน้ำ หากเครื่องปั๊มลมไม่ต้องการระบายความร้อน เช่น ในการทำงานในโหมดสแตนด์บาย น้ำจะหยุดไหล ทำให้การใช้น้ำหล่อเย็นมีประสิทธิภาพมากขึ้น

วาล์วควบคุมน้ำเพื่อการใช้งานน้ำหล่อเย็นอย่างมีประสิทธิภาพและยั่งยืน

ลดการสูญเสียแรงดัน

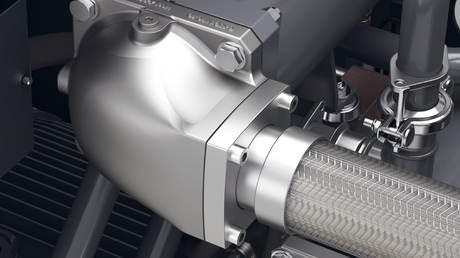

ลดการสูญเสียแรงดันด้วยช่องอากาศเข้าและออกที่ปรับให้เหมาะสม

ช่องอากาศเข้าและออกที่ปรับให้เหมาะกับการไหลช่วยลดการสูญเสียแรงดันได้อย่างมาก นอกจากนี้ เส้นทางการไหลของอากาศระบายความร้อนยังทำจากสแตนเลสที่สะอาด



รายละเอียดเครื่องปั๊มลมแบบสกรูโรตารีปราศจากน้ำมันที่มีระบบระบายความร้อนด้วยน้ำ

ประสิทธิภาพด้านพลังงานคือสิ่งสำคัญ
ประหยัดด้วยระบบการจัดการอายุการใช้งานของ KAESER

ราคาที่จ่ายในการซื้อผลิตภัณฑ์และต้นทุนค่าบริการเป็นเพียงส่วนหนึ่งของต้นทุนค่าใช้จ่ายรวมทั้งหมดตลอดอายุการใช้งานของเครื่องปั๊มลม การใช้พลังงานสำหรับส่วนแบ่งค่าใช้จ่ายของระบบ ในฐานะผู้ให้บริการระบบอากาศอัดชั้นนำ เรานำเสนอการวางแผนแบบเฉพาะที่ปรับให้เหมาะกับความต้องการที่แท้จริงของคุณ สถานีอากาศอัดที่ประหยัดพลังงาน และบริการที่เชื่อถือได้ เราอยู่เคียงข้างคุณตลอดอายุการใช้งานของสถานีอากาศอัดของคุณ

การทำงานที่มีประสิทธิและน่าเชื่อถือ
เครื่องควบคุมเครื่องปั๊มลม SIGMA CONTROL 2

ชุดควบคุม SIGMA CONTROL 2 ในตัวจะควบคุมการสร้างอากาศอัดและให้การทำงานของเครื่องที่มีประสิทธิภาพ น่าเชื่อถือ นอกจากนั้น ยังให้การทำงานที่สอดประสานกันอย่างสมบูรณ์แบบภายในระบบแบบรวมเป็นองค์รวม จะตรวจสอบและประเมินส่วนประกอบและสถานะการทำงานทั้งหมดที่เกี่ยวข้อง มีฟังก์ชั่นการสื่อสารที่หลากหลายให้ผู้ใช้เลือก รวมถึงตัวเลือกที่จะเชื่อมต่อเครื่องเข้ากับเทคโนโลยีการควบคุมอื่นๆ (SCADA)

คุณภาพสูงในทุกรายละเอียด

อุปกรณ์ลดแรงสั่นสะเทือนชนิดไฟเบอร์ฟรี

อุปกรณ์ลดแรงสั่นสะเทือนชนิดไฟเบอร์ฟรี

ด้วยอุปกรณ์ลดความสั่นชนิด fiber-free แบบใหม่ของ KAESER ทำให้เกิดแรงดันสูญเสียที่น้อยที่สุด ช่วยรักษาคุณภาพอากาศ ที่อุปกรณ์แบบประกอบด้วย fiber ไม่สามารถทำได้ จึงไม่ก่อให้เกิดการปนเปื้อนเข้ามาที่อากาศอัด

กับดักแยกการควบแน่นประสิทธิภาพสูง

ตัวแยกของเหลวประสิทธิภาพสูง

ด้วยการออกแบบเพื่อเพิ่มประสิทธิภาพการไหล กับดักแยกการควบแน่นที่ถูกพัฒนาขึ้นมาใหม่ สามารถแยกการควบแน่นที่มาจากแผงระบายความร้อนออกจากระบบได้อย่างยอดเยี่ยมด้วยการสูญเสียแรงดันที่น้อยนิด

การนำพลังงานกลับมาใช้ใหม่ได้สูงสุด

ประสิทธิภาพและความสะดวกในการใช้งานการนำความร้อนจากเครื่องปั๊มลมกลับมาใช้ใหม่

ด้วยโมดูลการนำความร้อนกลับมาใช้ใหม่แบบในตัว ความร้อนจากเครื่องปั๊มลมที่นำกลับมาใช้สามารถใช้ได้กับงานที่ต้องการอากาศร้อนหรือการให้ความร้อนในกระบวนการ รวมถึงความร้อนในระบบทั่วไปอีกทั้งระบบน้ำร้อนของกระบวนการยังเพิ่มอุณหภูมิให้ถึง 90 °C ซึ่งทำให้เวลาเสื่อมสภาพของเครื่องจักรลดน้อยลงกว่าหนึ่งปี

น้ำร้อนสูงสุด +90 °C

น้ำร้อนจากระบบนำความร้อนกลับมาใช้ใหม่ สูงสุด +90°C

เราสามารถนำพลังงานความร้อนกลับมาใช้ใหม่ได้ในหลายช่องทาง ความร้อนที่นำกลับมาใช้ใหม่ให้อุณหภูมิสูงถึง 90 °C ซึ่งเหมาะสมกับการใช้งานทั่วไป

การนำพลังงานความร้อนกลับมาใช้ใหม่

การนำความร้อนกลับมาใช้ใหม่ได้สูงสุดด้วยคอมเพรสเซอร์แบบสกรู

พลังงานไฟฟ้าทั้งหมดที่ส่งให้กับเครื่องปั๊มลม จะถูกเปลี่ยนเป็นพลังงานความร้อน โดยที่พลังงานความร้อนถึง 96% นั้น สามารถนำกลับมาใช้ใหม่ได้

นำพลังงานกลับมาใช้ใหม่ได้สูงสุด

นำพลังงานกลับมาใช้ใหม่ได้สูงสุดด้วยลูประบบวนน้ำภายในแบบเสริม

ในขั้นตอนการบำรุงรักษาของระบบน้ำในวงจรการนำความร้อนกลับมาใช้ใหม่ในเครื่องปั๊มลม ระบบวงจรน้ำภายในแบบสมบูรณ์ (เสริมด้วยปั๊ม วาล์วต่อขยาย วาล์วความปลอดภัย ฯลฯ) เพื่อช่วยเพิ่มประสิทธิภาพของเครื่องปั๊มลมให้เป็นที่น่าเชื่อถือยิ่งขึ้น

การนำพลังงานความร้อนกลับมาใช้ใหม่เพื่อระบบการใช้งานของคุณ

เครื่องปั๊มลมที่มีระบบการนำพลังงานความร้อนกลับมาใช้ใหม่แบบในตัวจะประกอบด้วยระบบน้ำสองขั้นตอน ระบบน้ำสองขั้นตอนที่แยกจากกันนี้ไม่เพียงแต่ช่วยสร้างความไว้วางใจให้กับระบบอัดอากาศที่สร้างขึ้นเพื่อการใช้งาน แต่ยังให้ประสิทธิภาพการนำพลังงานความร้อนกลับมาใช้ใหม่ได้สูงสุด พร้อมให้ความคล่องตัวในการเชื่อมต่อหรือการตัดการเชื่อมต่อกับระบบระบายความร้อนด้วยน้ำมันหรือแบบแจ็กเก็ตไปยัง/ออกจากระบบการนำพลังงานความร้อนกลับมาใช้ใหม่ได้ตามต้องการ

ตัวเลือก

ตัวยึดเครื่องจักรแบบ Bolt-down

  • อุปกรณ์ยึดเครื่องจักรด้วยสกรูยึดเครื่องจักรกับพื้น

การนำพลังงานความร้อนกลับมาใช้ใหม่

  • ระบบระบบความร้อนในตัวประกอบด้วยอุปกรณ์ระบบความร้อนแบบท่อตัดการทำงานแบบคู่ขนาน ตัวแลกเปลี่ยนความร้อน (น้ำ/น้ำ) ปั๊ม วาล์วต่อขยาย และวาล์วควบคุมน้ำ

การเชื่อมต่อระบบอากาศร้อน

  • ใช้การใช้งานโดยตรงของระบบปั๊มลม เช่น ความร้อนที่เกิดขึ้นในสารดูดความชื้นหรือในอากาศร้อนของกระบวนการ
  • ด้วยรูปแบบที่แน่นอนทำให้สามารถควบคุมอุณหภูมิความร้อนที่ต้องการได้
ข้อมูลจำเพาะทางเทคนิค CSG W

รุ่นมาตรฐาน

รุ่นCSG 60 W CSG 75 W CSG 95 W
แรงดันขณะทำงาน บาร์ 6 8.6 11 6 8.6 11 6 8.6 11
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 6.99 5.79 4.93 8.41 7.3 6.31 10.08 8.96 7.67
แรงดันบวกสูงสุด บาร์ 6 8.6 11 6 8.6 11 6 8.6 11
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 37 45 55
ขนาด
ก x ล x ส มิลลิเมตร 		2,200 x 1,530 x 1,960 2,200 x 1,530 x 1,960 2,200 x 1,530 x 1,960
การเชื่อมต่อระบบอัดอากาศDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
ระดับความดันเสียง เดซิเบล 65 66 67
น้ำหนัก กิโลกรัม 2,500 2,550 2,550

รุ่นCSG 125 W CSG 150 W
แรงดันขณะทำงาน บาร์ 6 8.6 11 6 8.6 11
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 13.55 12.45 11.5 15.3 14.73 13.64
แรงดันบวกสูงสุด บาร์ 6 8.6 11 6 8.6 11
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 75 90
ขนาด
ก x ล x ส มิลลิเมตร 		2,200 x 1,530 x 1,960 2,200 x 1,530 x 1,960
การเชื่อมต่อระบบอัดอากาศDN65 PN16 DIN DN65 PN16 DIN
ระดับความดันเสียง เดซิเบล 68 69
น้ำหนัก กิโลกรัม 2,550 2,800

รุ่น SFC

รุ่นCSG 75 W SFC CSG 95 W SFC CSG 125 W SFC
แรงดันขณะทำงาน บาร์ 6 8.6 6 8.6 11 6 8.6 11
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 4.24 - 8.56 4.22 - 7.28 4.94 - 9.96 4.93 - 9.03 4.93 - 8.15 5.43 - 13.68 5.42 - 12.26 5.15 - 10.92
แรงดันบวกสูงสุด บาร์ 8.6 8.6 11 8.6 11
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 55 55 75 75
ขนาด
ก x ล x ส มิลลิเมตร 		2,200 x 1,530 x 1,960 2,200 x 1,530 x 1,960 2,200 x 1,530 x 1,960
การเชื่อมต่อระบบอัดอากาศDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
ระดับความดันเสียง เดซิเบล 67 68 69
น้ำหนัก กิโลกรัม 2,500 2,500 2,550 2,550

รุ่นCSG 150 W SFC
แรงดันขณะทำงาน บาร์ 6 8.6 11
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 5.44 - 16.4 5.42 - 14.82 5.41 - 13.6
แรงดันบวกสูงสุด บาร์ 6 8.6 11
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 90
ขนาด
ก x ล x ส มิลลิเมตร 		2,200 x 1,530 x 1,960
การเชื่อมต่อระบบอัดอากาศDN65 PN16 DIN
ระดับความดันเสียง เดซิเบล 70
น้ำหนัก กิโลกรัม 2,600

รุ่น RD

รุ่นCSG 60 W i.HOC CSG 75 W i.HOC CSG 95 W i.HOC
แรงดันขณะทำงาน บาร์ 6 8.6 11 6 8.6 11 6 8.6 11
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 6.99 5.79 4.93 8.41 7.3 6.31 10.08 8.96 7.67
แรงดันบวกสูงสุด บาร์ 6 8.6 11 6 8.6 11 6 8.6 11
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 37 45 55
จุดน้ำค้างของแรงดัน °C - - -
ขนาด
ก x ล x ส มิลลิเมตร 		2,900 x 1,530 x 1,960 2,900 x 1,530 x 1,960 2,900 x 1,530 x 1,960
การเชื่อมต่อระบบอัดอากาศDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
ระดับความดันเสียง เดซิเบล 65 66 67
น้ำหนัก กิโลกรัม 3,200 3,250 3,250

รุ่นCSG 125 W i.HOC CSG 150 W i.HOC
แรงดันขณะทำงาน บาร์ 6 8.6 11 6 8.6 11
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 13.55 12.45 11.5 15.3 14.73 13.64
แรงดันบวกสูงสุด บาร์ 6 8.6 11 6 8.6 11
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 75 90
จุดน้ำค้างของแรงดัน °C - -
ขนาด
ก x ล x ส มิลลิเมตร 		2,900 x 1,530 x 1,960 2,900 x 1,530 x 1,960
การเชื่อมต่อระบบอัดอากาศDN65 PN16 DIN DN65 PN16 DIN
ระดับความดันเสียง เดซิเบล 68 69
น้ำหนัก กิโลกรัม 3,250 3,500

รุ่น RD SFC

รุ่นCSG 75 W SFC i.HOC CSG 95 W SFC i.HOC CSG 125 W SFC i.HOC
แรงดันขณะทำงาน บาร์ 6 8.6 6 8.6 11 6 8.6 11
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 4.24 - 8.58 4.22 - 7.28 4.94 - 9.96 4.93 - 9.03 4.93 - 8.15 5.43 - 13.69 5.42 - 12.26 5.15 - 10.92
แรงดันบวกสูงสุด บาร์ 8.6 8.6 11 8.6 11
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 55 55 75 75
จุดน้ำค้างของแรงดัน °C - - -
ขนาด
ก x ล x ส มิลลิเมตร 		2,900 x 1,530 x 1,960 2,900 x 1,530 x 1,960 2,900 x 1,530 x 1,960
การเชื่อมต่อระบบอัดอากาศDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
ระดับความดันเสียง เดซิเบล 67 68 69
น้ำหนัก กิโลกรัม 3,200 3,200 3,250 3,250

รุ่นCSG 150 W SFC i.HOC
แรงดันขณะทำงาน บาร์ 6 8.6 11
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 5.44 - 16.41 5.42 - 14.84 5.41 - 13.6
แรงดันบวกสูงสุด บาร์ 6 8.6 11
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 90
จุดน้ำค้างของแรงดัน °C -
ขนาด
ก x ล x ส มิลลิเมตร 		2,900 x 1,530 x 1,960
การเชื่อมต่อระบบอัดอากาศDN65 PN16 DIN
ระดับความดันเสียง เดซิเบล 70
น้ำหนัก กิโลกรัม 3,300

เครื่องทำลมแห้งเสริม

รุ่นABT 130 ABT 150
การใช้พลังงาน กิโลวัตต์ 1.38 1.35
จุดน้ำค้างของแรงดัน °C 3 3
สารทำความเย็นR-513A R-513A
ค่าศักยภาพในการทำให้เกิดภาวะโลกร้อน631 631
ปริมาณสารทำความเย็น กิโลกรัม 1.5 1.1
มวลสารทำความเย็นเทียบเป็นก๊าซ CO2 เวลา 0.9 0.69
ระบบทำความเย็นแบบเฮอร์เมติก- -

ข้อมูลจำเพาะทางเทคนิค DSG-2 W

รุ่นมาตรฐาน

รุ่นDSG 140-2 W DSG 180-2 W DSG 220-2 W
แรงดันขณะทำงาน บาร์ 8 10 4 6 8 10 4 6 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 13.18 13.12 21.7 19.2 18.4 16.1 26.15 23 21.6 19.1
แรงดันบวกสูงสุด บาร์ 8 10 4 6 8 10 4 6 8 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 90 110 132
ขนาด
ก x ล x ส มิลลิเมตร 		3,435 x 1,750 x 2,060 3,435 x 1,750 x 2,060 3,435 x 1,750 x 2,060
การเชื่อมต่อระบบอัดอากาศDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
ระดับความดันเสียง เดซิเบล 69 70 71
น้ำหนัก กิโลกรัม 3,100 3,250 3,350

รุ่นDSG 260-2 W DSG 290-2 W
แรงดันขณะทำงาน บาร์ 4 6 8 10 4 6 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 28.61 26.1 26 22.9 28.6 28.55 28.5 26
แรงดันบวกสูงสุด บาร์ 4 8 10 8 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 160 200
ขนาด
ก x ล x ส มิลลิเมตร 		3,435 x 1,750 x 2,060 3,435 x 1,750 x 2,060
การเชื่อมต่อระบบอัดอากาศDN80 PN16 DIN DN80 PN16 DIN
ระดับความดันเสียง เดซิเบล 74 75
น้ำหนัก กิโลกรัม 3,500 3,700

รุ่น SFC

รุ่นDSG 180-2 SFC W DSG 220-2 SFC W DSG 260-2 SFC W
แรงดันขณะทำงาน บาร์ 4 6 8 10 4 6 8 10 4 6 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 8.58 - 22.52 9.46 - 20.79 8.51 - 18.56 9.54 - 16.43 7.84 - 22.51 8.68 - 22.45 9.51 - 21.8 9.95 - 19.5 8.59 - 27.71 9.36 - 27.66 9.62 - 25.44 10.3 - 23.3
แรงดันบวกสูงสุด บาร์ 6 10 8.5 10 7 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 110 132 160
ขนาด
ก x ล x ส มิลลิเมตร 		3,435 x 1,750 x 2,060 3,435 x 1,750 x 2,060 3,435 x 1,750 x 2,060
การเชื่อมต่อระบบอัดอากาศDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
ระดับความดันเสียง เดซิเบล 71 72 75
น้ำหนัก กิโลกรัม 3,850 3,950 4,100

รุ่นDSG 290-2 SFC W
แรงดันขณะทำงาน บาร์ 4 6 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 9.07 - 30.09 10.27 - 30.05 11.47 - 30 12.33 - 28
แรงดันบวกสูงสุด บาร์ 8.5 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 200
ขนาด
ก x ล x ส มิลลิเมตร 		3,435 x 1,750 x 2,060
การเชื่อมต่อระบบอัดอากาศDN80 PN16 DIN
ระดับความดันเสียง เดซิเบล 76
น้ำหนัก กิโลกรัม 4,300

รุ่น RD

รุ่นDSG 140-2 i.HOC W DSG 180-2 i.HOC W DSG 220-2 i.HOC W
แรงดันขณะทำงาน บาร์ 8 10 6 8 10 6 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 13.18 13.12 19.2 18.4 16.1 23 21.6 19.1
แรงดันบวกสูงสุด บาร์ 8 10 6 8 10 6 8 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 90 110 132
จุดน้ำค้างของแรงดัน °C -32 -36 -24 -33 -36 -24 -33 -36
ขนาด
ก x ล x ส มิลลิเมตร 		4,270 x 1,750 x 2,060 4,270 x 1,750 x 2,060 4,270 x 1,750 x 2,060
การเชื่อมต่อระบบอัดอากาศDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
ระดับความดันเสียง เดซิเบล 69 70 71
น้ำหนัก กิโลกรัม 4,200 4,350 4,450

รุ่นDSG 260-2 i.HOC W DSG 290-2 i.HOC W
แรงดันขณะทำงาน บาร์ 6 8 10 6 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 26.1 26 22.9 28.55 28.5 26
แรงดันบวกสูงสุด บาร์ 8 10 8 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 160 200
จุดน้ำค้างของแรงดัน °C -25 -33 -36 -24 -33 -36
ขนาด
ก x ล x ส มิลลิเมตร 		4,270 x 1,750 x 2,060 4,270 x 1,750 x 2,060
การเชื่อมต่อระบบอัดอากาศDN80 PN16 DIN DN80 PN16 DIN
ระดับความดันเสียง เดซิเบล 74 75
น้ำหนัก กิโลกรัม 4,600 4,800

รุ่น RD SFC

รุ่นDSG 180-2 i.HOC SFC W DSG 220-2 i.HOC SFC W DSG 260-2 i.HOC SFC W
แรงดันขณะทำงาน บาร์ 6 8 10 6 8 10 6 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 9.46 - 20.79 8.51 - 18.56 9.54 - 16.43 8.68 - 22.45 9.51 - 21.8 9.95 - 19.5 9.36 - 27.66 9.62 - 25.44 10.3 - 23.3
แรงดันบวกสูงสุด บาร์ 6 10 8.5 10 7 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 110 132 160
จุดน้ำค้างของแรงดัน °C -24 -32 -36 -25 -33 -36 -25 -33 -36
ขนาด
ก x ล x ส มิลลิเมตร 		4,270 x 1,750 x 2,060 4,270 x 1,750 x 2,060 4,270 x 1,750 x 2,060
การเชื่อมต่อระบบอัดอากาศDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
ระดับความดันเสียง เดซิเบล 71 72 75
น้ำหนัก กิโลกรัม 4,950 5,050 5,200

รุ่นDSG 290-2 i.HOC SFC W
แรงดันขณะทำงาน บาร์ 6 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 10.27 - 30.05 11.47 - 30 12.33 - 28
แรงดันบวกสูงสุด บาร์ 8.5 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 200
จุดน้ำค้างของแรงดัน °C -25 -33 -36
ขนาด
ก x ล x ส มิลลิเมตร 		4,270 x 1,750 x 2,060
การเชื่อมต่อระบบอัดอากาศDN80 PN16 DIN
ระดับความดันเสียง เดซิเบล 76
น้ำหนัก กิโลกรัม 5,400

ข้อมูลจำเพาะทางเทคนิค FSG-2 W

รุ่นมาตรฐาน

รุ่นFSG 300-2 W FSG 350-2 W FSG 420-2 W
แรงดันขณะทำงาน บาร์ 4 6 8 4 6 8 10 4 6 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 35.12 29.4 29.3 42.15 37.3 34.9 29.2 50.14 45.7 42 37.1
แรงดันบวกสูงสุด บาร์ 4 8 4 6 8 10 4 6 8 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 160 200 250
ขนาด
ก x ล x ส มิลลิเมตร 		3,650 x 2,075 x 2,220 3,650 x 2,075 x 2,220 3,650 x 2,075 x 2,220
การเชื่อมต่อระบบอัดอากาศDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
ระดับความดันเสียง เดซิเบล 74 75 75
น้ำหนัก กิโลกรัม 5,250 5,450 5,650

รุ่นFSG 450-2 W FSG 500-2 W FSG 520-2 W
แรงดันขณะทำงาน บาร์ 6 8 10 8 10 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 50.1 45.6 41.9 50 45.6 50
แรงดันบวกสูงสุด บาร์ 6 8 10 8 10 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 315 315 355
ขนาด
ก x ล x ส มิลลิเมตร 		3,650 x 2,075 x 2,220 3,650 x 2,075 x 2,220 3,650 x 2,075 x 2,220
การเชื่อมต่อระบบอัดอากาศDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
ระดับความดันเสียง เดซิเบล 75 76 77
น้ำหนัก กิโลกรัม 5,950 5,950 6,550

รุ่น SFC

รุ่นFSG 420-2 SFC W FSG 500-2 SFC W FSG 520-2 SFC W
แรงดันขณะทำงาน บาร์ 4 6 8 10 4 6 8 10 4 6 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 12.95 - 48.53 14.79 - 44.56 16.63 - 40.57 18.48 - 36.54 15.48 - 50.77 16.94 - 50.7 18.41 - 47.53 19.88 - 43.57 15.48 - 50.77 16.94 - 50.7 18.41 - 50.64 19.88 - 50.57
แรงดันบวกสูงสุด บาร์ 10 10 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 250 315 355
ขนาด
ก x ล x ส มิลลิเมตร 		3,650 x 2,075 x 2,220 3,650 x 2,075 x 2,220 3,650 x 2,075 x 2,220
การเชื่อมต่อระบบอัดอากาศDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
ระดับความดันเสียง เดซิเบล 76 77 78
น้ำหนัก กิโลกรัม 6,250 6,700 7,300

รุ่น RD

รุ่นFSG 300-2 i.HOC W FSG 350-2 i.HOC W FSG 420-2 i.HOC W
แรงดันขณะทำงาน บาร์ 6 8 6 8 10 6 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 29.4 29.3 37.3 34.9 29.2 45.7 42 37.1
แรงดันบวกสูงสุด บาร์ 8 6 8 10 6 8 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 160 200 250
จุดน้ำค้างของแรงดัน °C -22 -30 -22 -31 -35 -22 -31 -35
ขนาด
ก x ล x ส มิลลิเมตร 		4,475 x 2,075 x 2,220 4,475 x 2,075 x 2,220 4,475 x 2,075 x 2,220
การเชื่อมต่อระบบอัดอากาศDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
ระดับความดันเสียง เดซิเบล 74 75 75
น้ำหนัก กิโลกรัม 6,400 6,600 6,800

รุ่นFSG 450-2 i.HOC W FSG 500-2 i.HOC W FSG 520-2 i.HOC W
แรงดันขณะทำงาน บาร์ 6 8 10 8 10 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 50.1 45.6 41.9 50 45.6 50
แรงดันบวกสูงสุด บาร์ 6 8 10 8 10 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 315 315 355
จุดน้ำค้างของแรงดัน °C -22 -31 -35 -31 -35 -35
ขนาด
ก x ล x ส มิลลิเมตร 		4,475 x 2,075 x 2,220 4,475 x 2,075 x 2,220 4,475 x 2,075 x 2,220
การเชื่อมต่อระบบอัดอากาศDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
ระดับความดันเสียง เดซิเบล 75 76 77
น้ำหนัก กิโลกรัม 7,100 7,100 7,700

รุ่น RD SFC

รุ่นFSG 420-2 i.HOC SFC W FSG 500-2 i.HOC SFC W FSG 520-2 i.HOC SFC W
แรงดันขณะทำงาน บาร์ 6 8 10 6 8 10 6 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 14.79 - 44.56 16.63 - 40.57 18.48 - 36.54 16.94 - 50.7 18.41 - 47.53 19.88 - 43.57 16.94 - 50.7 18.41 - 50.64 19.88 - 50.57
แรงดันบวกสูงสุด บาร์ 10 10 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 250 315 355
จุดน้ำค้างของแรงดัน °C -25 -31 -35 -23 -30 -35 -23 -30 -35
ขนาด
ก x ล x ส มิลลิเมตร 		4,475 x 2,075 x 2,220 4,475 x 2,075 x 2,220 4,475 x 2,075 x 2,220
การเชื่อมต่อระบบอัดอากาศDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
ระดับความดันเสียง เดซิเบล 76 77 78
น้ำหนัก กิโลกรัม 7,400 7,850 8,450

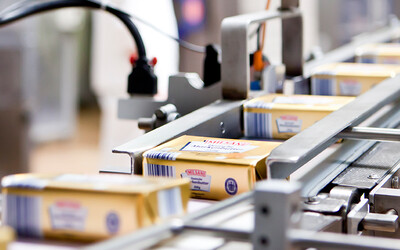

ทำในเยอรมนี Ammerland Dairy ขยายการผลิตด้วยเทคโนโลยีการนำความร้อนกลับมาใช้ใหม่จาก KAESER
Ammerland Dairy:

คุณภาพของระบบอัดอากาศสำหรับอุตสาหกรรมผลิตภัณฑ์นม

คอมเพรสเซอร์ระบบลมแห้งและระบบทำลมแห้งแบบความเย็นของ KAESER ผลิตอากาศควบคุมที่อัดแน่นไปยังสายพานลำเลียงในอุตสาหกรรมขนาดใหญ่นี้ด้วยการตรวจวัดและนำพลังงานความร้อนกลับมาใช้ใหม่ ซึ่งช่วยประหยัดค่าใช้จ่ายได้มหาศาล

โครงการอ้างอิง Ammerland Dairy
พิมพ์หน้านี้
