เครื่องปั๊มลมแบบสกรูโรตารีปราศจากน้ำมันที่มีระบบระบายความร้อน


ประสิทธิภาพที่เชื่อถือได้ – อุณหภูมิแวดล้อมสูงสุดถึง +45°C

เมื่อไม่มีระบบระบายความร้อนด้วยน้ำจึงทำให้เครื่องปั๊มลมแบบสกรูที่ใช้ระบบอัดอากาศระบายความร้อนแบบปราศจากน้ำมันมาพร้อมประสิทธิภาพการอัดอากาศสูงสุดที่ไว้วางใจได้ แม้ในสภาพอุณหภูมิแวดล้อมที่สูงถึง +45°C และยังให้พลังงานเหลือเฟือ ด้วยการออกแบบระบบนวัตกรรมอัจฉริยะ ทำให้เราสามารถส่งมอบเครื่องปั๊มลมแบบสกรูที่มีระบบอัดอากาศปราศจากน้ำมันที่ให้พลังงานสูงสุดถึง 355 kW

  • อัตราการไหลตั้งแต่ 4.2 ถึง 51 ลบ.ม./นาที
  • แรงดันตั้งแต่ 4 ถึง 11 บาร์

ประโยชน์ที่คุณจะได้

  • การใช้งานความร้อนที่ง่ายดาย:
    ด้วยพัดลมระบายอากาศที่ใช้งานได้อย่างเต็มประสิทธิภาพ ทำให้อากาศระบบระบายความร้อนสามารถทำงานได้โดยตรงเพื่อระบายความร้อนในพื้นที่โดยไม่ต้องใช้ใบพัดเสริม
  • ประหยัดพลังงานในทุกรายละเอียด:
    ในโหมดสแตนด์บาย พัดลมระบายอากาศแบบเหวี่ยงหนีศูนย์ของ Kaeser ที่ควบคุมอุณหภูมิได้อย่างน่าเชื่อถือช่วยระบายความร้อนที่ตกค้างออกไป ทำให้สามารถปิดใบพัดหลักได้!
  • การซ่อมบำรุงง่ายเป็นพิเศษ:
    ขั้นตอนการทำงานที่หนึ่งและสองของระบบระบายความร้อนแบบกล่องอะลูมิเนียมสามารถถอดออกเพื่อทำความสะอาดได้ง่าย

จุดเด่นของรุ่น CSG ที่ระบายความร้อนด้วยอากาศของเรา

ระบบระบายความร้อนด้วยแจ็กเก็ตน้ำ

ระบบระบายความร้อนด้วยแจ็กเก็ตน้ำเพื่อเพิ่มประสิทธิภาพ

การระบายความร้อนด้วยแจ็คเก็ตน้ำที่มีประสิทธิภาพทำให้ประสิทธิภาพเพิ่มขึ้นหลายเปอร์เซ็นต์เมื่อเทียบกับการระบายความร้อนด้วยแจ็คเก็ตน้ำมัน นอกจากนี้ อายุการใช้งานของน้ำมันเกียร์ยังเพิ่มขึ้นเป็น 18,000 ชั่วโมงการทำงาน

อัตราการไหลอากาศของระบบระบายความร้อนที่ปรับระดับได้

ระบบพัดลมที่ล้ำสมัยเพื่อให้การระบายความร้อนเป็นไปตามที่ต้องการ

ด้วยระบบพัดลมที่ล้ำสมัย ทำให้สามารถควบคุมอัตราการไหลอากาศของระบบระบายความร้อนได้ตามต้องการ ช่วยให้สามารถปรับให้เหมาะกับสถานการณ์โหลดและอุณหภูมิของอากาศที่ใช้ระบายความร้อน



รายละเอียดเครื่องปั๊มลมแบบสกรูโรตารีปราศจากน้ำมันที่มีระบบระบายความร้อนด้วยอากาศ

ประสิทธิภาพด้านพลังงานคือสิ่งสำคัญ
ประหยัดด้วยระบบการจัดการอายุการใช้งานของ KAESER

ราคาที่จ่ายในการซื้อผลิตภัณฑ์และต้นทุนค่าบริการเป็นเพียงส่วนหนึ่งของต้นทุนค่าใช้จ่ายรวมทั้งหมดตลอดอายุการใช้งานของเครื่องปั๊มลม การใช้พลังงานสำหรับส่วนแบ่งค่าใช้จ่ายของระบบ ในฐานะผู้ให้บริการระบบอากาศอัดชั้นนำ เรานำเสนอการวางแผนแบบเฉพาะที่ปรับให้เหมาะกับความต้องการที่แท้จริงของคุณ สถานีอากาศอัดที่ประหยัดพลังงาน และบริการที่เชื่อถือได้ เราอยู่เคียงข้างคุณตลอดอายุการใช้งานของสถานีอากาศอัดของคุณ

การทำงานที่มีประสิทธิและน่าเชื่อถือ

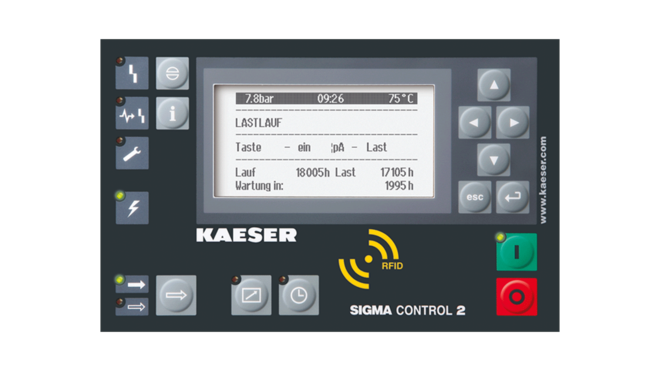

เครื่องควบคุมเครื่องปั๊มลม SIGMA CONTROL 2

ชุดควบคุม SIGMA CONTROL 2 ในตัวจะควบคุมการสร้างอากาศอัดและให้การทำงานของเครื่องที่มีประสิทธิภาพ น่าเชื่อถือ นอกจากนั้น ยังให้การทำงานที่สอดประสานกันอย่างสมบูรณ์แบบภายในระบบแบบรวมเป็นองค์รวม จะตรวจสอบและประเมินส่วนประกอบและสถานะการทำงานทั้งหมดที่เกี่ยวข้อง มีฟังก์ชั่นการสื่อสารที่หลากหลายให้ผู้ใช้เลือก รวมถึงตัวเลือกที่จะเชื่อมต่อเครื่องเข้ากับเทคโนโลยีการควบคุมอื่นๆ (SCADA)

คุณภาพสูงในทุกรายละเอียด

อุปกรณ์ลดแรงสั่นสะเทือนชนิดไฟเบอร์ฟรี

อุปกรณ์ลดแรงสั่นสะเทือนชนิดไฟเบอร์ฟรี

ด้วยอุปกรณ์ลดความสั่นชนิด fiber-free แบบใหม่ของ KAESER ทำให้เกิดแรงดันสูญเสียที่น้อยที่สุด ช่วยรักษาคุณภาพอากาศ ที่อุปกรณ์แบบประกอบด้วย fiber ไม่สามารถทำได้ จึงไม่ก่อให้เกิดการปนเปื้อนเข้ามาที่อากาศอัด

กับดักแยกการควบแน่นประสิทธิภาพสูง

ตัวแยกของเหลวประสิทธิภาพสูง

ด้วยการออกแบบเพื่อเพิ่มประสิทธิภาพการไหล กับดักแยกการควบแน่นที่ถูกพัฒนาขึ้นมาใหม่ สามารถแยกการควบแน่นที่มาจากแผงระบายความร้อนออกจากระบบได้อย่างยอดเยี่ยมด้วยการสูญเสียแรงดันที่น้อยนิด

ตัวเลือก

ตัวยึดเครื่องจักรแบบ Bolt-down

  • อุปกรณ์ยึดเครื่องจักรด้วยสกรูยึดเครื่องจักรกับพื้น

อุปกรณ์เก็บเสียงสำหรับทางออกของอากาศ

  • ช่องระบายความชื้นด้านหน้าของอุปกรณ์ระบายความร้อน

แผ่นกรองอากาศระบายความร้อน

  • แผ่นกรองอากาศระบายความร้อนบริเวณทางออกของเครื่องปั๊มลม
  • ลดการปนเปื้อนของพื้นผิวอุปกรณ์ระบายความร้อนและตัวกรองอากาศขาออก

การเชื่อมต่อระบบอากาศร้อน

  • ใช้การใช้งานโดยตรงของระบบปั๊มลม เช่น ความร้อนที่เกิดขึ้นในสารดูดความชื้นหรือในอากาศร้อนของกระบวนการ
  • ด้วยรูปแบบที่แน่นอนทำให้สามารถควบคุมอุณหภูมิความร้อนที่ต้องการได้
ข้อมูลจำเพาะทางเทคนิค CSG A

รุ่นมาตรฐาน

รุ่นCSG 60 A CSG 75 A CSG 95 A
แรงดันขณะทำงาน บาร์ 6 8.6 11 6 8.6 11 6 8.6 11
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 6.81 5.6 4.72 8.24 7.11 6.11 9.91 8.78 7.47
แรงดันบวกสูงสุด บาร์ 6 8.6 11 6 8.6 11 6 8.6 11
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 37 45 55
ขนาด
ก x ล x ส มิลลิเมตร 		2,200 x 1,530 x 2,125 2,200 x 1,530 x 2,125 2,200 x 1,530 x 2,125
การเชื่อมต่อระบบอัดอากาศDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
ระดับความดันเสียง เดซิเบล 69 69 70
น้ำหนัก กิโลกรัม 2,500 2,550 2,550

รุ่นCSG 125 A CSG 150 A
แรงดันขณะทำงาน บาร์ 6 8.6 11 6 8.6 11
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 13.36 12.27 11.32 15.1 14.53 13.45
แรงดันบวกสูงสุด บาร์ 6 8.6 11 6 8.6 11
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 75 90
ขนาด
ก x ล x ส มิลลิเมตร 		2,200 x 1,530 x 2,125 2,200 x 1,530 x 2,125
การเชื่อมต่อระบบอัดอากาศDN65 PN16 DIN DN65 PN16 DIN
ระดับความดันเสียง เดซิเบล 71 72
น้ำหนัก กิโลกรัม 2,550 2,800

รุ่น T

รุ่นCSG 60 T A CSG 75 T A CSG 95 T A
แรงดันขณะทำงาน บาร์ 6 8.6 11 6 8.6 11 6 8.6 11
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 6.8 5.59 4.71 8.22 7.1 6.1 9.88 8.77 7.46
แรงดันบวกสูงสุด บาร์ 6 8.6 11 6 8.6 11 6 8.6 11
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 37 45 55
จุดน้ำค้างของแรงดัน °C 3 3 3
เครื่องทำลมแห้งชนิดเย็น (Refrigeration dryer)ABT 150 ABT 150 ABT 150
ขนาด
ก x ล x ส มิลลิเมตร 		2,580 x 1,530 x 2,125 2,580 x 1,530 x 2,125 2,580 x 1,530 x 2,125
การเชื่อมต่อระบบอัดอากาศDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
ระดับความดันเสียง เดซิเบล 69 69 70
น้ำหนัก กิโลกรัม 2,700 2,750 2,750

รุ่นCSG 125 T A CSG 150 T A
แรงดันขณะทำงาน บาร์ 6 8.6 11 8.6 11
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 13.33 12.24 11.3 14.51 13.43
แรงดันบวกสูงสุด บาร์ 6 8.6 11 8.6 11
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 75 90
จุดน้ำค้างของแรงดัน °C 3 3
เครื่องทำลมแห้งชนิดเย็น (Refrigeration dryer)ABT 150 ABT 150
ขนาด
ก x ล x ส มิลลิเมตร 		2,580 x 1,530 x 2,125 2,580 x 1,530 x 2,125
การเชื่อมต่อระบบอัดอากาศDN65 PN16 DIN DN65 PN16 DIN
ระดับความดันเสียง เดซิเบล 71 72
น้ำหนัก กิโลกรัม 2,750 3,000

รุ่น SFC

รุ่นCSG 75 SFC A CSG 95 SFC A CSG 125 SFC A
แรงดันขณะทำงาน บาร์ 6 8.6 6 8.6 11 6 8.6 11
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 4.04 - 8.27 4.02 - 6.98 4.75 - 9.79 4.73 - 8.71 4.71 - 7.82 5.25 - 13.32 5.22 - 11.9 4.93 - 10.58
แรงดันบวกสูงสุด บาร์ 8.6 8.6 11 8.6 11
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 55 55 75 75
ขนาด
ก x ล x ส มิลลิเมตร 		2,200 x 1,530 x 2,125 2,200 x 1,530 x 2,125 2,200 x 1,530 x 2,125
การเชื่อมต่อระบบอัดอากาศDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
ระดับความดันเสียง เดซิเบล 70 71 72
น้ำหนัก กิโลกรัม 2,500 2,500 2,550 2,550

รุ่นCSG 150 SFC A
แรงดันขณะทำงาน บาร์ 6 8.6 11
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 5.25 - 16.04 5.22 - 14.47 5.2 - 13.25
แรงดันบวกสูงสุด บาร์ 6 11
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 90
ขนาด
ก x ล x ส มิลลิเมตร 		2,200 x 1,530 x 2,125
การเชื่อมต่อระบบอัดอากาศDN65 PN16 DIN
ระดับความดันเสียง เดซิเบล 73
น้ำหนัก กิโลกรัม 2,600

รุ่น T-SFC

รุ่นCSG 75 T SFC A CSG 95 T SFC A CSG 125 T SFC A
แรงดันขณะทำงาน บาร์ 6 8.6 6 8.6 11 6 8.6 11
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 4.04 - 8.22 4.01 - 6.96 4.74 - 9.77 4.72 - 8.68 4.71 - 7.79 5.24 - 13.2 5.22 - 11.84 4.93 - 10.54
แรงดันบวกสูงสุด บาร์ 8.6 8.6 11 8.6 11
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 55 55 75 75
จุดน้ำค้างของแรงดัน °C 3 3 3
เครื่องทำลมแห้งชนิดเย็น (Refrigeration dryer)ABT 150 ABT 150 ABT 150
ขนาด
ก x ล x ส มิลลิเมตร 		2,580 x 1,530 x 2,125 2,580 x 1,530 x 2,125 2,580 x 1,530 x 2,125
การเชื่อมต่อระบบอัดอากาศDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
ระดับความดันเสียง เดซิเบล 70 71 72
น้ำหนัก กิโลกรัม 2,700 2,700 2,750 2,750

รุ่นCSG 150 T SFC A
แรงดันขณะทำงาน บาร์ 8.6 11
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 5.22 - 14.37 5.2 - 13.19
แรงดันบวกสูงสุด บาร์ 11
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 90
จุดน้ำค้างของแรงดัน °C 3
เครื่องทำลมแห้งชนิดเย็น (Refrigeration dryer)ABT 150
ขนาด
ก x ล x ส มิลลิเมตร 		2,580 x 1,530 x 2,125
การเชื่อมต่อระบบอัดอากาศDN65 PN16 DIN
ระดับความดันเสียง เดซิเบล 73
น้ำหนัก กิโลกรัม 2,800

รุ่น RD

รุ่นCSG 60 i.HOC A CSG 75 i.HOC A CSG 95 i.HOC A
แรงดันขณะทำงาน บาร์ 6 8.6 11 6 8.6 11 6 8.6 11
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 6.81 5.6 4.72 8.24 7.11 6.11 9.91 8.78 7.47
แรงดันบวกสูงสุด บาร์ 6 8.6 11 6 8.6 11 6 8.6 11
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 37 45 55
จุดน้ำค้างของแรงดัน °C - - -
ขนาด
ก x ล x ส มิลลิเมตร 		2,900 x 1,530 x 2,125 2,900 x 1,530 x 2,125 2,900 x 1,530 x 2,125
การเชื่อมต่อระบบอัดอากาศDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
ระดับความดันเสียง เดซิเบล 69 69 70
น้ำหนัก กิโลกรัม 3,200 3,250 3,250

รุ่นCSG 125 i.HOC A CSG 150 i.HOC A
แรงดันขณะทำงาน บาร์ 6 8.6 11 6 8.6 11
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 13.36 12.27 11.32 15.1 14.53 13.45
แรงดันบวกสูงสุด บาร์ 6 8.6 11 6 8.6 11
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 75 90
จุดน้ำค้างของแรงดัน °C - -
ขนาด
ก x ล x ส มิลลิเมตร 		2,900 x 1,530 x 2,125 2,900 x 1,530 x 2,125
การเชื่อมต่อระบบอัดอากาศDN65 PN16 DIN DN65 PN16 DIN
ระดับความดันเสียง เดซิเบล 71 72
น้ำหนัก กิโลกรัม 3,250 3,500

รุ่น RD SFC

รุ่นCSG 75 i.HOC SFC A CSG 95 i.HOC SFC A CSG 125 i.HOC SFC A
แรงดันขณะทำงาน บาร์ 6 8.6 6 8.6 11 6 8.6 11
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 4.04 - 8.29 4.02 - 6.99 4.75 - 9.79 4.73 - 8.71 4.71 - 7.82 5.25 - 13.32 5.22 - 11.9 4.93 - 10.58
แรงดันบวกสูงสุด บาร์ 8.6 8.6 11 8.6 11
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 55 55 75 75
จุดน้ำค้างของแรงดัน °C - - -
ขนาด
ก x ล x ส มิลลิเมตร 		2,900 x 1,530 x 2,125 2,900 x 1,530 x 2,125 2,900 x 1,530 x 2,125
การเชื่อมต่อระบบอัดอากาศDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
ระดับความดันเสียง เดซิเบล 70 71 72
น้ำหนัก กิโลกรัม 3,200 3,200 3,250 3,250

รุ่นCSG 150 i.HOC SFC A
แรงดันขณะทำงาน บาร์ 6 8.6 11
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 5.25 - 16.04 5.22 - 14.5 5.2 - 13.25
แรงดันบวกสูงสุด บาร์ 6 11
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 90
จุดน้ำค้างของแรงดัน °C -
ขนาด
ก x ล x ส มิลลิเมตร 		2,900 x 1,530 x 2,125
การเชื่อมต่อระบบอัดอากาศDN65 PN16 DIN
ระดับความดันเสียง เดซิเบล 73
น้ำหนัก กิโลกรัม 3,300

เครื่องทำลมแห้งเสริม

รุ่นABT 130 ABT 150
การใช้พลังงาน กิโลวัตต์ 1.38 1.35
จุดน้ำค้างของแรงดัน °C 3 3
สารทำความเย็นR-513A R-513A
ค่าศักยภาพในการทำให้เกิดภาวะโลกร้อน631 631
ปริมาณสารทำความเย็น กิโลกรัม 1.5 1.1
มวลสารทำความเย็นเทียบเป็นก๊าซ CO2 เวลา 0.9 0.69
ระบบทำความเย็นแบบเฮอร์เมติก- -

ข้อมูลจำเพาะทางเทคนิค DSG-2 A

รุ่นมาตรฐาน

รุ่นDSG 140-2 A DSG 180-2 A DSG 220-2 A
แรงดันขณะทำงาน บาร์ 8 10 4 6 8 10 4 6 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 13.18 13.12 21.7 19.2 18.4 16.1 26.15 23 21.6 19.1
แรงดันบวกสูงสุด บาร์ 8 10 4 6 8 10 4 6 8 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 90 110 132
ขนาด
ก x ล x ส มิลลิเมตร 		3,435 x 1,750 x 2,385 3,435 x 1,750 x 2,385 3,435 x 1,750 x 2,385
การเชื่อมต่อระบบอัดอากาศDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
ระดับความดันเสียง เดซิเบล 77 78 78
น้ำหนัก กิโลกรัม 3,400 3,550 3,650

รุ่นDSG 260-2 A DSG 290-2 A
แรงดันขณะทำงาน บาร์ 4 6 8 10 6 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 28.61 26.1 26 22.9 28.55 28.5 26
แรงดันบวกสูงสุด บาร์ 4 8 10 8 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 160 200
ขนาด
ก x ล x ส มิลลิเมตร 		3,435 x 1,750 x 2,385 3,435 x 1,750 x 2,385
การเชื่อมต่อระบบอัดอากาศDN80 PN16 DIN DN80 PN16 DIN
ระดับความดันเสียง เดซิเบล 79 81
น้ำหนัก กิโลกรัม 3,800 4,000

รุ่น SFC

รุ่นDSG 180-2 SFC A DSG 220-2 SFC A DSG 260-2 SFC A
แรงดันขณะทำงาน บาร์ 4 6 8 10 4 6 8 10 4 6 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 8.58 - 22.52 9.46 - 20.79 8.51 - 18.56 9.54 - 16.43 7.84 - 22.51 8.68 - 22.45 9.51 - 21.8 9.95 - 19.5 8.59 - 27.71 9.36 - 27.66 9.62 - 25.44 10.3 - 23.3
แรงดันบวกสูงสุด บาร์ 6 10 8.5 10 7 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 110 132 160
ขนาด
ก x ล x ส มิลลิเมตร 		3,435 x 1,750 x 2,385 3,435 x 1,750 x 2,385 3,435 x 1,750 x 2,385
การเชื่อมต่อระบบอัดอากาศDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
ระดับความดันเสียง เดซิเบล 79 79 80
น้ำหนัก กิโลกรัม 4,150 4,250 4,400

รุ่นDSG 290-2 SFC A
แรงดันขณะทำงาน บาร์ 4 6 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 9.07 - 30.09 10.27 - 30.05 11.47 - 30 12.33 - 28
แรงดันบวกสูงสุด บาร์ 8.5 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 200
ขนาด
ก x ล x ส มิลลิเมตร 		3,435 x 1,750 x 2,385
การเชื่อมต่อระบบอัดอากาศDN80 PN16 DIN
ระดับความดันเสียง เดซิเบล 82
น้ำหนัก กิโลกรัม 4,600

รุ่น RD

รุ่นDSG 140-2 i.HOC A DSG 180-2 i.HOC A DSG 220-2 i.HOC A
แรงดันขณะทำงาน บาร์ 8 10 6 8 10 6 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 13.18 13.12 19.2 18.4 16.1 23 21.6 19.1
แรงดันบวกสูงสุด บาร์ 8 10 6 8 10 6 8 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 90 110 132
จุดน้ำค้างของแรงดัน °C -34 -36 -26 -33 -36 -26 -33 -35
ขนาด
ก x ล x ส มิลลิเมตร 		4,270 x 1,750 x 2,385 4,270 x 1,750 x 2,385 4,270 x 1,750 x 2,385
การเชื่อมต่อระบบอัดอากาศDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
ระดับความดันเสียง เดซิเบล 77 78 78
น้ำหนัก กิโลกรัม 4,500 4,650 4,750

รุ่นDSG 260-2 i.HOC A DSG 290-2 i.HOC A
แรงดันขณะทำงาน บาร์ 6 8 10 6 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 26.1 26 22.9 28.55 28.5 26
แรงดันบวกสูงสุด บาร์ 8 10 8 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 160 200
จุดน้ำค้างของแรงดัน °C -25 -32 -34 -24 -31 -33
ขนาด
ก x ล x ส มิลลิเมตร 		4,270 x 1,750 x 2,385 4,270 x 1,750 x 2,385
การเชื่อมต่อระบบอัดอากาศDN80 PN16 DIN DN80 PN16 DIN
ระดับความดันเสียง เดซิเบล 79 81
น้ำหนัก กิโลกรัม 4,900 5,100

รุ่น RD SFC

รุ่นDSG 180-2 i.HOC SFC A DSG 220-2 i.HOC SFC A DSG 260-2 i.HOC SFC A
แรงดันขณะทำงาน บาร์ 6 8 10 6 8 10 6 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 9.46 - 20.79 8.51 - 18.56 9.54 - 16.43 8.68 - 22.45 9.51 - 21.8 9.95 - 19.5 9.36 - 27.66 9.62 - 25.44 10.3 - 23.3
แรงดันบวกสูงสุด บาร์ 6 10 8.5 10 7 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 110 132 160
จุดน้ำค้างของแรงดัน °C -26 -33 -36 -26 -32 -35 -25 -31 -34
ขนาด
ก x ล x ส มิลลิเมตร 		4,270 x 1,750 x 2,385 4,270 x 1,750 x 2,385 4,270 x 1,750 x 2,385
การเชื่อมต่อระบบอัดอากาศDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
ระดับความดันเสียง เดซิเบล 79 79 80
น้ำหนัก กิโลกรัม 5,250 5,350 5,500

รุ่นDSG 290-2 i.HOC SFC A
แรงดันขณะทำงาน บาร์ 6 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 10.27 - 30.05 11.47 - 30 12.33 - 28
แรงดันบวกสูงสุด บาร์ 8.5 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 200
จุดน้ำค้างของแรงดัน °C -24 -30 -33
ขนาด
ก x ล x ส มิลลิเมตร 		4,270 x 1,750 x 2,385
การเชื่อมต่อระบบอัดอากาศDN80 PN16 DIN
ระดับความดันเสียง เดซิเบล 82
น้ำหนัก กิโลกรัม 5,700

ข้อมูลจำเพาะทางเทคนิค FSG-2 A

รุ่นมาตรฐาน

รุ่นFSG 300-2 A FSG 350-2 A FSG 420-2 A
แรงดันขณะทำงาน บาร์ 4 6 8 4 6 8 10 4 6 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 35.12 29.4 29.3 42.15 37.3 34.9 29.2 50.14 45.7 42 37.1
แรงดันบวกสูงสุด บาร์ 4 8 4 6 8 10 4 6 8 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 160 200 250
ขนาด
ก x ล x ส มิลลิเมตร 		3,860 x 2,075 x 2,730 3,860 x 2,075 x 2,730 3,860 x 2,075 x 2,730
การเชื่อมต่อระบบอัดอากาศDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
ระดับความดันเสียง เดซิเบล 78 78 80
น้ำหนัก กิโลกรัม 5,550 5,750 5,950

รุ่นFSG 450-2 A FSG 500-2 A
แรงดันขณะทำงาน บาร์ 6 8 10 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 50.1 45.6 41.9 50 45.6
แรงดันบวกสูงสุด บาร์ 6 8 10 8 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 315 315
ขนาด
ก x ล x ส มิลลิเมตร 		3,860 x 2,075 x 2,730 3,860 x 2,075 x 2,730
การเชื่อมต่อระบบอัดอากาศDN150 PN16 DIN DN150 PN16 DIN
ระดับความดันเสียง เดซิเบล 81 82
น้ำหนัก กิโลกรัม 6,250 6,250

รุ่น SFC

รุ่นFSG 420-2 SFC A FSG 500-2 SFC A FSG 520-2 SFC A
แรงดันขณะทำงาน บาร์ 4 6 8 10 4 6 8 10 4 6 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 12.95 - 45.84 14.79 - 42.18 16.63 - 38.52 18.48 - 34.85 15.48 - 50.77 16.94 - 48.66 18.41 - 44.93 19.88 - 41.21 15.48 - 50.77 16.94 - 50.7 18.4 - 50.63 19.88 - 48.59
แรงดันบวกสูงสุด บาร์ 10 10 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 250 315 355
ขนาด
ก x ล x ส มิลลิเมตร 		3,860 x 2,075 x 2,730 3,860 x 2,075 x 2,730 3,860 x 2,075 x 2,730
การเชื่อมต่อระบบอัดอากาศDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
ระดับความดันเสียง เดซิเบล 81 83 84
น้ำหนัก กิโลกรัม 6,550 7,000 7,600

รุ่น RD

รุ่นFSG 300-2 i.HOC A FSG 350-2 i.HOC A FSG 420-2 i.HOC A
แรงดันขณะทำงาน บาร์ 6 8 6 8 10 6 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 29.4 29.3 37.3 34.9 29.2 45.7 42 37.1
แรงดันบวกสูงสุด บาร์ 8 6 8 10 6 8 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 160 200 250
จุดน้ำค้างของแรงดัน °C -22 -31 -20 -29 -34 -19 -28 -32
ขนาด
ก x ล x ส มิลลิเมตร 		4,630 x 2,075 x 2,730 4,630 x 2,075 x 2,730 4,630 x 2,075 x 2,730
การเชื่อมต่อระบบอัดอากาศDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
ระดับความดันเสียง เดซิเบล 78 78 80
น้ำหนัก กิโลกรัม 6,750 6,950 7,150

รุ่นFSG 450-2 i.HOC A FSG 500-2 i.HOC A
แรงดันขณะทำงาน บาร์ 8 10 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 45.6 41.9 50 45.6
แรงดันบวกสูงสุด บาร์ 8 10 8 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 315 315
จุดน้ำค้างของแรงดัน °C -27 -31 -26 -30
ขนาด
ก x ล x ส มิลลิเมตร 		4,630 x 2,075 x 2,730 4,630 x 2,075 x 2,730
การเชื่อมต่อระบบอัดอากาศDN150 PN16 DIN DN150 PN16 DIN
ระดับความดันเสียง เดซิเบล 81 82
น้ำหนัก กิโลกรัม 7,450 7,450

รุ่น RD SFC

รุ่นFSG 420-2 i.HOC SFC A FSG 500-2 i.HOC SFC A FSG 520-2 i.HOC SFC A
แรงดันขณะทำงาน บาร์ 6 8 10 6 8 10 6 8 10
อัตราการไหลระบบสมบูรณ์ที่แรงดันขณะทำงาน ลบ.ม./นาที 14.79 - 42.18 16.63 - 38.52 18.48 - 34.85 16.94 - 48.66 18.41 - 44.93 19.88 - 41.21 16.94 - 50.7 18.4 - 50.63 19.88 - 48.59
แรงดันบวกสูงสุด บาร์ 10 10 10
ผลลัพธ์มอเตอร์ปกติ กิโลวัตต์ 250 315 355
จุดน้ำค้างของแรงดัน °C -22 -28 -32 -18 -26 -31 -21 -26 -29
ขนาด
ก x ล x ส มิลลิเมตร 		4,630 x 2,075 x 2,730 4,630 x 2,075 x 2,730 4,630 x 2,075 x 2,730
การเชื่อมต่อระบบอัดอากาศDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
ระดับความดันเสียง เดซิเบล 81 83 84
น้ำหนัก กิโลกรัม 7,750 8,200 8,800

พิมพ์หน้านี้
