เครื่องทำลมแห้งชนิด เมมเบรน


นวัตกรรมเครื่องทำลมแห้งกะทัดรัดเพื่อประสิทธิภาพและความน่าเชื่อถือที่เหนือกว่า

Kaeser Membrane Module (KMM) มีแนวคิดการไหลพิเศษสำหรับประสิทธิภาพการทำลมแห้งระยะยาว และนวัตกรรมโครงสร้างเยื่อขดความหนาแน่นสูงของเยื่อเส้นใยกลวงประสิทธิภาพสูง

เครื่องทำลมแห้ง KMM สร้างจุดน้ำค้างแรงดันในช่วงติดลบ แม้เมื่อติดตั้งในบริเวณที่คับแคบ และยังมีประสิทธิภาพเมื่อขาดแคลนแหล่งพลังงาน หรือเมื่อใช้เป็นเครื่องทำลมแห้งที่ปลายทางในบริเวณที่เสี่ยงต่อการเยือกแข็ง

  • อัตราการไหลตั้งแต่ 0.04 จนถึง 3.97 m³/min
  • PDP ตั้งแต่ +10 °C ถึง −40 °C (การลดอุณหภูมิสัมพัทธ์สูงสุด 90 °C เมื่อเทียบกับอุณหภูมิอากาศเข้า)
  • มีเวอร์ชั่นที่มีวาล์วหยุดอากาศที่ประหยัดพลังงานด้วย

ข้อดีสำหรับคุณ

  • ดีไซน์เยื่อที่เหนือกว่า:
    โครงสร้างแบบขดของเยื่อเส้นใย Kaeser ชั้นดีทำให้ได้ตัวแยกที่พื้นผิวซึ่งต้องการพื้นที่น้อย นอกจากนี้ การเคลื่อนไหวของโมเลกุลน้ำจากด้านนอกที่มีประสิทธิภาพยังทำให้รูเยื่อภายนอกพร้อมให้น้ำผ่านได้มากขึ้นเสมอ (นวัตกรรมแนวคิดการไหล)
  • ความน่าเชื่อถือในการทำงานสูงสุด:
    ทุกชิ้นส่วนของเครื่องทำลมแห้ง KMM บรรจุอยู่ภายในโครงที่คงทน ไมโครฟิลเตอร์ Upstream Kaeser ช่วยเพิ่มการป้องกันที่เชื่อถือได้ให้กับโมดูลเยื่อจากผลกระทบที่ร้ายแรงของฝุ่น ละออง และน้ำมัน
  • ประสิทธิภาพสูง:
    การสูญเสียอากาศลดลงเนื่องจากหัวฉีดอากาศที่มีเส้นผ่านศูนย์กลางของรูที่ปรับแต่งมาแล้ว ระหว่างช่วงหยุดใช้งาน วาล์วหยุดอากาศช่วยเพิ่มความคุ้มทุนของเครื่องทำลมแห้งได้อย่างมีนัยสำคัญ (เลือกได้)
คู่หูที่สมบูรณ์แบบ: DHS Air-Main Charging Systems
Air-main Charging System จาก Kaeser Kompressoren

การไหลของอากาศสม่ำเสมอโดยมีการสั่นสะเทือนต่ำสำคัญต่อระบบการบำบัดของคุณ – โดยเฉพาะเมื่อรีสตาร์ทเครื่องปั๊มลม



รายละเอียดผลิตภัณฑ์

การออกแบบเยื่อที่ยอดเยี่ยม

เยื่อเส้นใยคุณภาพเยี่ยม

เครื่องดูดความชื้นแบบเมมเบรน KMM – ไฟเบอร์เมมเบรนอย่างละเอียด

เมื่อเปรียบเทียบกับเครื่องทำลมแห้งชนิดเมมเบรนไฟเบอร์ทั่วไป เส้นใยในโมดูลเยื่อของ Kaeser เรียบเนียนและมีจำนวนมากกว่าอย่างมีนัยสำคัญ จึงทำให้มีพื้นที่พื้นผิวมากขึ้น ส่งผลให้มีประสิทธิภาพการทำลมแห้งที่เหนือกว่าเมื่อเทียบกับการออกแบบดั้งเดิม และยิ่งเป็นจริงมากขึ้นด้วยความทนทานสูงของเยื่อเส้นใย

หลักการการไหลเวียนของลม

เครื่องดูดความชื้นแบบเมมเบรน KMM – แนวคิด “โฟล”

เยื่อเส้นใยกลวงประกอบด้วยชั้นรองรับที่มีรูพรุนมากมาย และชั้นแยกที่น้ำซึมผ่านได้อยู่ภายใน ความแตกต่างของแรงดันระหว่างอากาศอัดชื้นด้านนอกเส้นใย และการไหลของอากาศผ่านศูนย์กลางทำให้โมเลกุลของน้ำไหลผ่านผนังของเยื่อได้ น้ำจึงไหลผ่านรูของชั้นรองรับได้ตลอดเวลา

การทำลมแห้งที่มีประสิทธิภาพ

เครื่องดูดความชื้นแบบเมมเบรน KMM – ระบบลมแห้งประหยัดพลังงาน

โครงสร้างขดเป็นวงของเส้นใยในช่องด้านในของโมดูลเครื่องทำลมแห้งทำให้โมดูลมีขนาดสั้นลง แต่ก็ยังคงความสามารถในการทำลมแห้งไว้ได้เหมือนรุ่นขนาดยาวก่อนหน้า – และยังเพิ่มพื้นที่พื้นผิวเยื่อต่อหน่วยให้มากขึ้นด้วย โครงสร้างขดของเส้นใยยังทำให้การกระจายอากาศสม่ำเสมอขึ้นบริเวณรอบเส้นใย และส่งเสริมการเคลื่อนที่ของโมเลกุลน้ำด้วย

เวอร์ชั่นและตัวเลือก

KMM ที่มีวาล์วหยุดอากาศเพื่อการประหยัดพลังงานที่เหนือยิ่งกว่า

  • KMM โมดูลเยื่อที่มีแนวคิดการไหลและโครงสร้างเส้นใยขด
  • วาล์วนำร่องโซลินอยด์: 230 V, 50 Hz, 240 V, 60 Hz, เปิดเมื่อไม่มีพลังงานเข้า
  • กำหนดค่าและประกอบเสร็จเพื่อใช้งานทันที
  • รวมตัวเก็บเสียงท่อขาออกด้วย
การใช้งานของเครื่องทำลมแห้งชนิด เมมเบรน

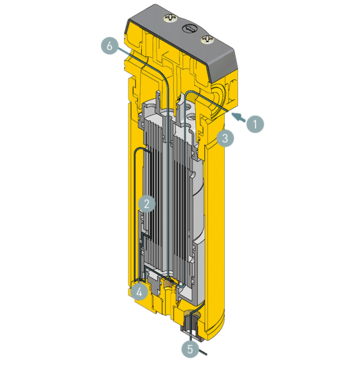

ฟังก์ชันของโมดูลเครื่องดูดความชื้นแบบเมมเบรน
  1. ทางเข้าของลม (Compressed Air Inlet)
  2. เมมเบรน fibre module
  3. โครงสร้างภายนอก
  4. หัวฉีด Purge Air
  5. ทางออกของ Purge Air
  6. ทางออกของลม (Compressed Air Outlet)

ลมที่มีความชื้นจะไหลเข้ามาในเคสของโมดูล และสัมผัสกับเยื่อเส้นใย จากนั้นเป็นขั้นตอนของการทำลมให้แห้ง โดยอาศัยกฎของการเคลื่อนที่ด้วยความเร็วที่ไม่เท่ากันของละอองน้ำในลมและก๊าซต่างๆ เมื่อผสานเข้ากับการเลือกสรรของเมมเบรน ปริมาณน้ำที่แตกต่างกันของการไหลของลมที่ถูกระบายออกและการไหลของลมที่จะถูกทำให้แห้ง (ลมทั้งสองแบบไหลในทิศทางตรงกันข้าม) ทำให้โมเลกุลของน้ำเกือบทั้งหมดกระจายผ่านผนังไฟเบอร์ โดยที่ทางออกของลมที่แห้งแล้วกับลมที่ถูกระบายออก (Purge Air) นั้นจะอยู่แยกส่วนกัน

ข้อมูลจำเพาะทางเทคนิค

ดูข้อมูลจำเพาะทางเทคนิคได้ในแผ่นพับนี้:
